以下凱澤金屬是關于涂層鍍膜用鈦靶管的系統解析，涵蓋定義、性能、應用及與其他金屬靶管的對比，結合技術參數與工程實踐總結：
1、鈦靶管的定義

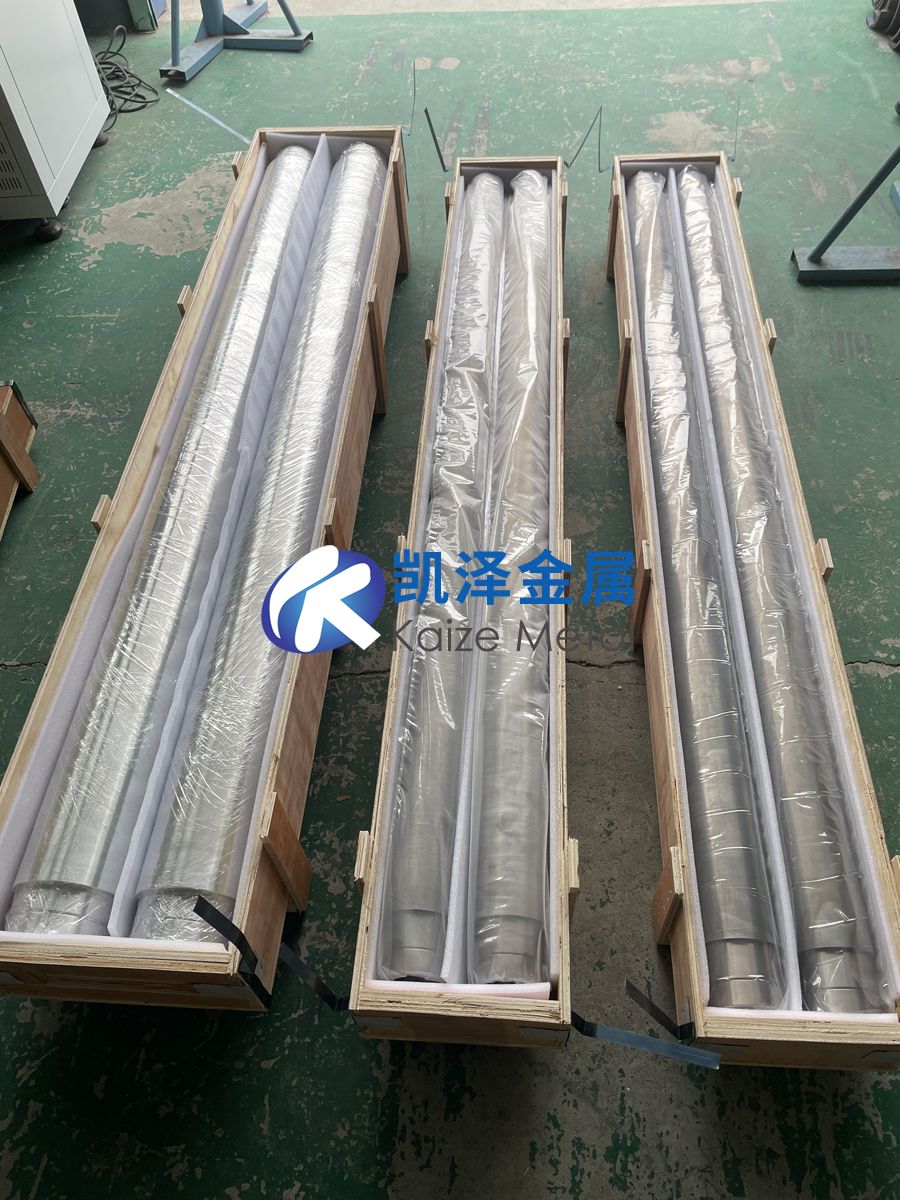

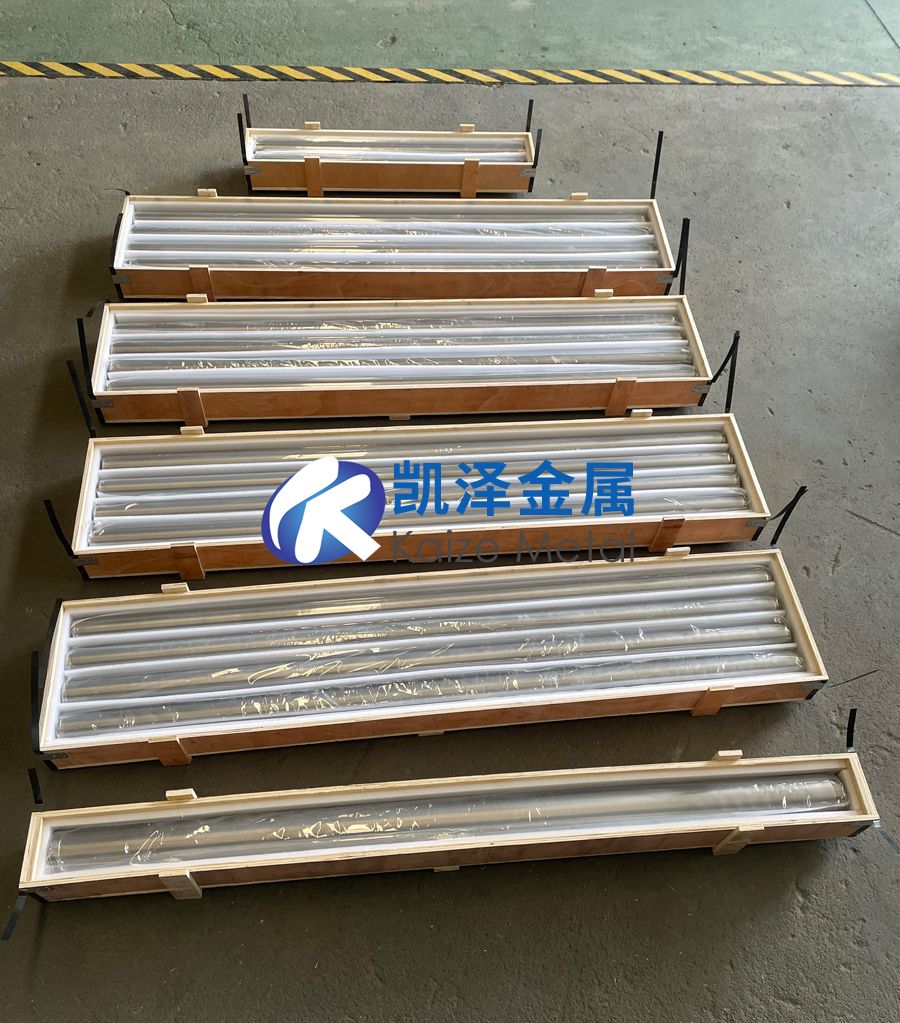

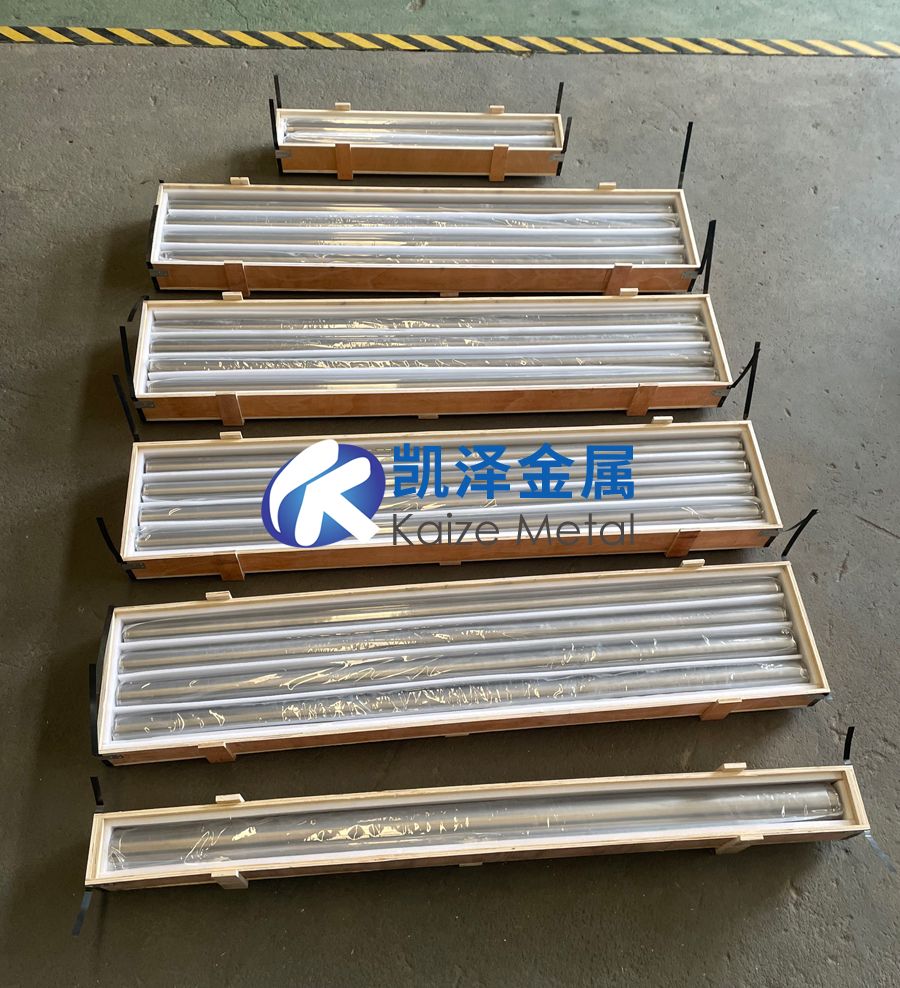

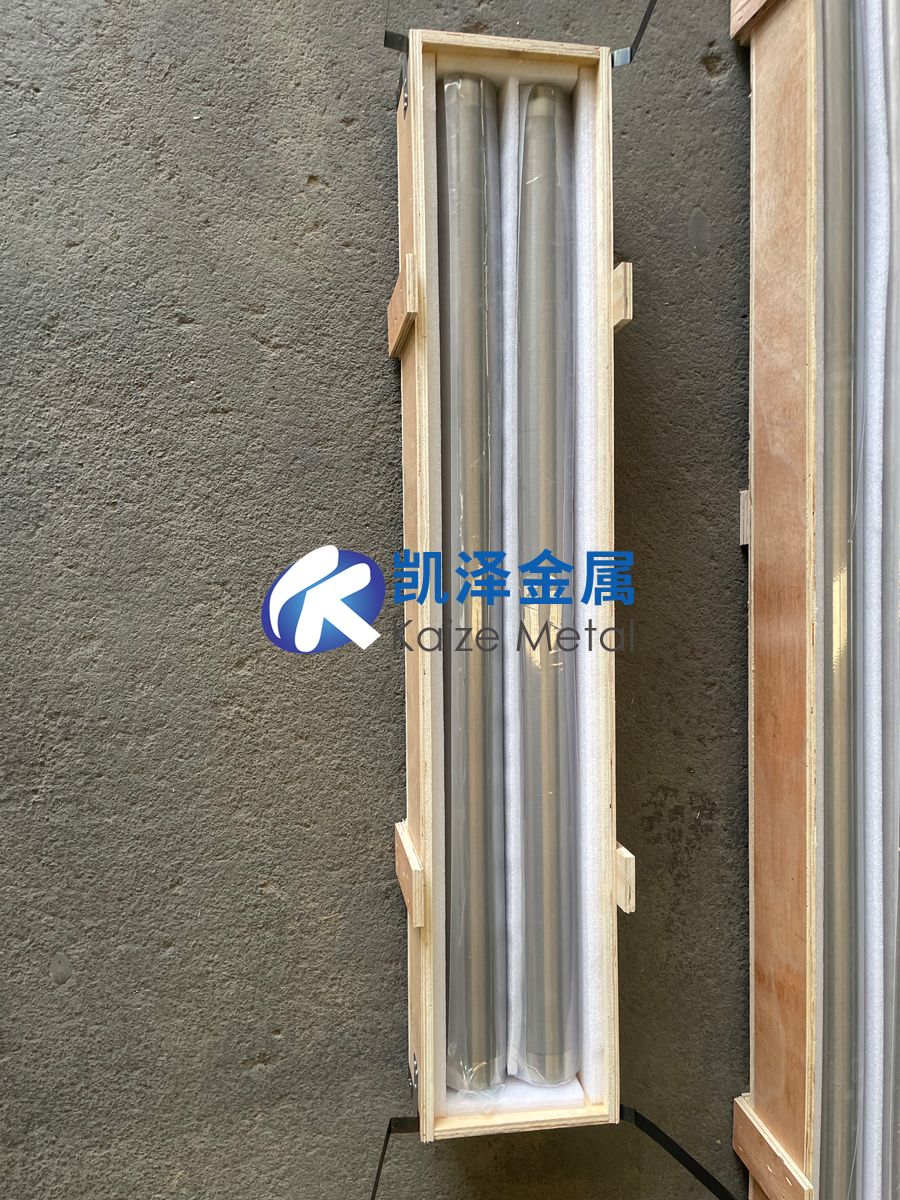

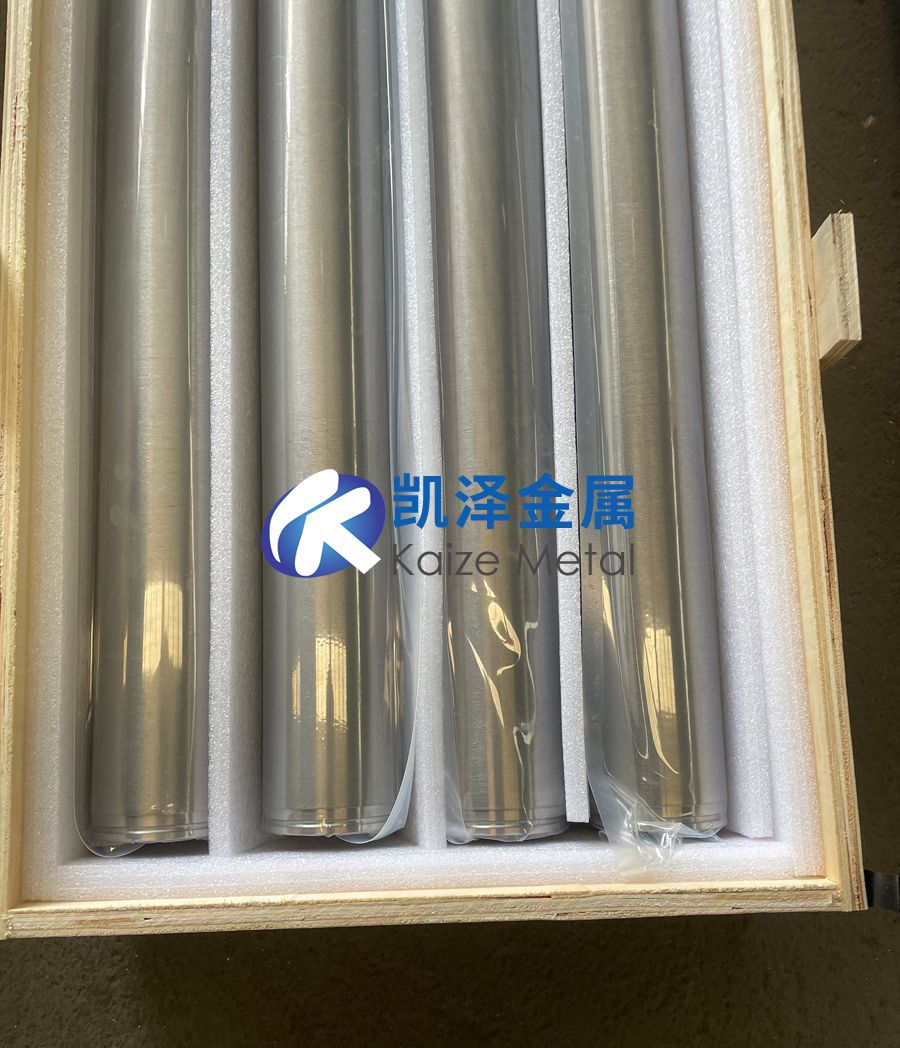

鈦靶管是一種中空圓柱形鈦金屬濺射靶材，專為旋轉陰極磁控濺射設計，通過高速旋轉（200-500 rpm）實現動態鍍膜，顯著提升材料利用率（達80-90%，遠超平面靶的40-60%）。其典型尺寸范圍為Φ50-500 mm×長度1-3 m，壁厚5-15 mm，適用于大面積連續鍍膜場景（如卷繞式鍍膜生產線）。
2、性能特點
| 特性 | 技術指標/描述 | 核心優勢 |
| 純度 | ≥99.9%（3N級），光學級需≥99.999%（5N） | 減少膜層雜質缺陷（如針孔、晶界氧化） |
| 密度 | ≥4.5 g/cm3（理論密度4.506 g/cm3） | 高濺射速率（0.6 μm/min @ 5 kW） |
| 晶粒均勻性 | 晶粒尺寸≤50 μm（EBM工藝≤20 μm） | 膜厚均勻性CV≤3%（平面靶CV≥8%） |
| 機械強度 | 抗彎強度≥300 MPa（壁厚≥5 mm） | 耐受高速旋轉離心力（500 rpm時應力≤80 MPa） |
| 熱導率 | 21.9 W/(m·K)（20℃） | 支持高功率濺射（10-15 kW） |
3、常用材質牌號
| 標準體系 | 牌號 | 純度 | 典型應用場景 |
| ASTM B338 | Grade 2 | 99.7% | 工具硬質涂層（TiN、TiAlN） |
| GB/T 3620.1 | TA1 | 99.9% | 手機蓋板防指紋膜（AF涂層） |
| JIS H 4650 | TP340 | 99.8% | 顯示面板ITO透明導電層 |
| 高純級 | Ti-5N | 99.999% | EUV光刻機反射鏡鍍膜 |
4、執行標準
| 標準類型 | 標準編號 | 關鍵要求 |
| 國際標準 | ASTM F2884 | 晶粒度≤ASTM 6級（晶粒尺寸≤50 μm） |
| 中國標準 | GB/T 38976-2020 | 雜質總量≤0.01%（Al≤50 ppm、Fe≤100 ppm） |
| 行業規范 | SEMI F47-0708 | 電阻率≤50 μΩ·cm（半導體級要求） |
5、應用領域
| 領域 | 具體應用 | 性能要求 |
| 顯示面板 | OLED陽極層（Ag/Ti疊層） | 方阻≤5 Ω/□，厚度均勻性±2% |
| 光伏產業 | 薄膜太陽能電池背電極（Mo/Ti） | 附著力≥3B（ASTM D3359） |
| 醫療器械 | 人工關節抗菌涂層（TiN/TiO?） | 符合ISO 10993生物相容性標準 |
| 汽車工業 | 車窗Low-E隔熱膜 | 耐溫循環（-30~300℃，1000次） |
6、與其他金屬靶管的區別
| 參數 | 鈦靶管 | 鎳靶管 | 鋯靶管 |
| 熔點（℃） | 1668 | 1455 | 1852 |
| 濺射率 | 0.6（Ar+ 500eV） | 1.1（更高效率） | 0.5（較低效率） |
| 電阻率（μΩ·cm） | 42 | 6.9（導電性優） | 40 |
| 成本（元/kg） | 800-1500 | 200-400（低成本） | 2000-3000（高成本） |
| 核心應用 | 硬質涂層、光學鍍膜 | 磁性薄膜、電極層 | 核反應堆防腐涂層 |
7、選購方法
參數匹配：
尺寸：內徑公差需與旋轉陰極軸匹配（推薦H7/g6間隙配合），長度按鍍膜腔體設計（如G10.5代線需Φ450×2500 mm靶管）。
純度：光學級需提供GDMS報告（Fe<50 ppm、O<100 ppm），半導體級需滿足SEMI F47標準。
質量驗證：
超聲波探傷（UT）：檢測壁厚均勻性（偏差≤±0.2 mm）。
EBSD分析：擇優取向（002）面占比≥60%，提升濺射效率20%。
供應商篩選：
優先選擇具備 電子束熔煉（EBM）+熱等靜壓（HIP） 工藝的廠家，確保低氧含量（O≤300 ppm）。
核查 ISO 9001 和 IATF 16949 認證，確保量產一致性。
8、注意事項
安裝與維護：
同心度：偏差≤0.05 mm/m，避免旋轉振動導致膜層波紋（粗糙度Ra≥0.5 μm）。
冷卻系統：水溫控制在15-25℃，流量≥20 L/min，防止靶管熱變形（ΔL≤0.1 mm/m）。
安全規范：
粉塵防爆：鈦粉塵爆炸下限45 g/m3，加工區需配置 NFPA 68 標準防爆系統。
廢靶處理：磨損至壁厚50%（如初始10 mm剩5 mm）時需更換，廢靶按危廢標準回收。
工藝優化：
使用 中頻電源（40 kHz） 時，靶管厚度需≥6 mm，防止電弧擊穿（擊穿電壓≤500 V）。
鈦靶管憑借高材料利用率與鍍膜均勻性，在顯示面板（如8K OLED）和光伏領域占據主導地位。相較于鎳靶管，其成本高3-4倍，但耐高溫性優異（Ti熔點比Ni高213℃），適用于硬質涂層；對比鋯靶管，鈦靶管的濺射速率快20%，且成本僅為1/3。在采購時需重點關注 晶粒取向控制 與 雜質元素溯源，例如采用EBM工藝的（002）取向靶管可使膜層沉積速率提升15-20%，同時降低光學散射損耗至0.1%以下。
