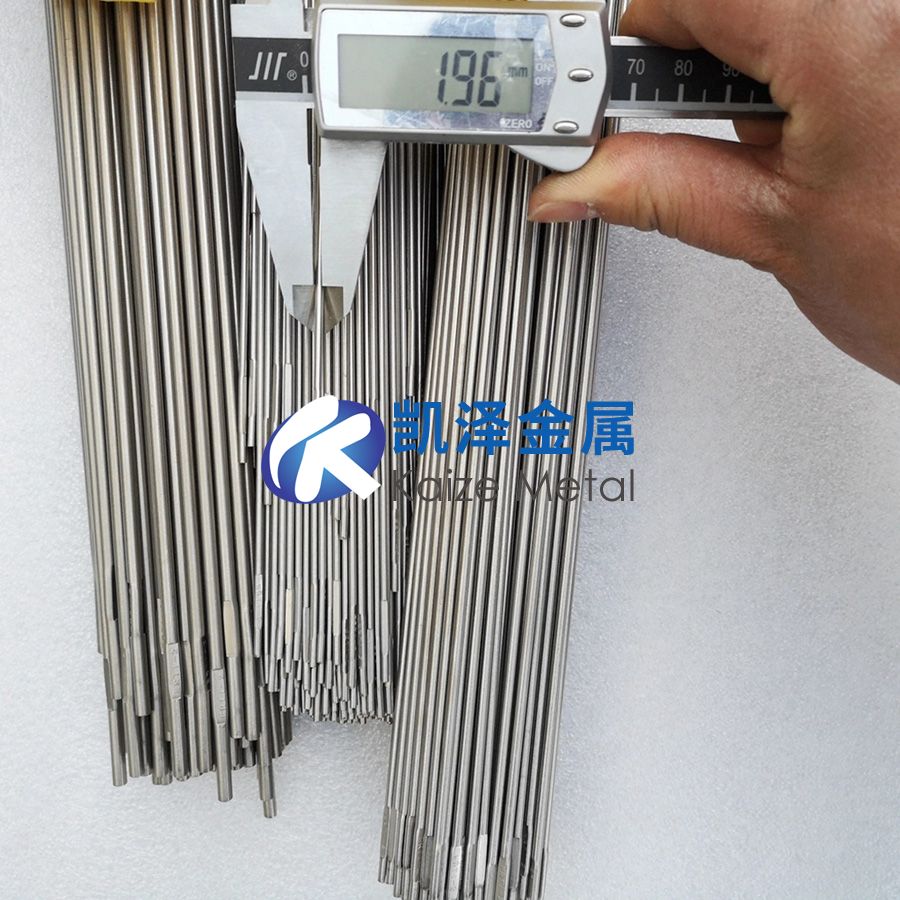

一、焊接材料用鈦直絲的定義與核心特性
| 分類 | 詳細(xì)描述 |
| 定義 | 以高純度鈦或鈦合金制成的線材（直徑0.5-5mm），用于TIG/MIG焊接、增材制造（3D打印）及特種焊條填充材料，確保焊縫耐蝕、高強(qiáng)、無污染 |
| 材質(zhì)類型 | - 工業(yè)純鈦：Gr1（高塑性）、Gr2（通用級）、Gr4（高強(qiáng)度） |
| - 鈦合金：Ti-6Al-4V（航空級）、Ti-5Al-2.5Sn（耐高溫）、Ti-3Al-2.5V（深海適用） |
| 性能特點(diǎn) | ① 超高純度（≥99.9%，氧含量≤0.15%） |
| ② 優(yōu)異焊接性（熔池流動性好，氣孔率≤0.5%） |
| ③ 耐腐蝕（焊縫耐Cl?、H?S） |
| ④ 生物相容性（醫(yī)療植入焊接） |
| 執(zhí)行標(biāo)準(zhǔn) | - 國際：ASTM B863（鈦絲材）、AWS A5.16（鈦焊絲規(guī)范） |
| - 國內(nèi)：GB/T 3623（鈦及鈦合金絲） |
| - 醫(yī)療：ISO 5832-3（植入物級） |
二、鈦直絲關(guān)鍵性能參數(shù)對比（與其他焊接材料）
| 性能指標(biāo) | 鈦直絲（Gr2） | 不銹鋼絲（ER308） | 鎳基合金絲（ERNiCrMo-3） | 鋁鎂合金絲（ER5356） |
| 抗拉強(qiáng)度 (MPa) | 345-550 | 550-620 | 760-830 | 270-310 |
| 耐10% HCl腐蝕速率 (mm/a) | 0.03 | 1.2（穿孔） | 0.5 | 0.8（點(diǎn)蝕） |
| 焊接氣孔率（%） | ≤0.5 | ≤1.5 | ≤1.0 | ≤3.0 |
| 最高工作溫度 (°C) | 300 | 800 | 980 | 150 |
| 成本系數(shù)（以鈦為1） | 1 | 0.3 | 3.5 | 0.2 |
三、鈦直絲制造工藝與關(guān)鍵技術(shù)
| 工藝環(huán)節(jié) | 關(guān)鍵技術(shù) | 效果/指標(biāo) |
| 熔煉提純 | 真空自耗電弧熔煉（VAR）+ 電子束區(qū)域精煉（EBZM） | 氧含量≤0.15%，雜質(zhì)總量≤0.05% |
| 熱軋拉拔 | 多道次熱軋（900-950℃）+ 連續(xù)冷拉（潤滑劑：石墨乳） | 直徑公差±0.01mm（精密級），表面無裂紋 |
| 表面處理 | 電解拋光（HF-HNO?體系）或真空退火 | 表面粗糙度Ra≤0.2μm，無氧化層 |
| 線材繞卷 | 精密繞線機(jī)（張力控制±2%） | 卷材整齊度≥98%，無交叉亂線 |
| 檢測技術(shù) | 激光測徑儀（精度±0.001mm）+ 渦流探傷 | 缺陷分辨率≤0.1mm，符合AWS A5.16標(biāo)準(zhǔn) |
四、具體應(yīng)用領(lǐng)域與技術(shù)需求
| 應(yīng)用場景 | 功能需求 | 技術(shù)規(guī)格 | 代表產(chǎn)品 |
| 航空航天 | 發(fā)動機(jī)葉片修復(fù)焊接 | 直徑0.8-1.2mm，抗拉強(qiáng)度≥800MPa | Ti-6Al-4V焊絲（AMS 4951） |
| 化工設(shè)備 | 耐鹽酸反應(yīng)器焊縫補(bǔ)強(qiáng) | 耐10% HCl腐蝕速率≤0.05mm/a | Gr7（Ti-0.2Pd）焊絲 |
| 醫(yī)療植入 | 鈦合金骨板激光焊接 | 純度≥99.95%，生物相容性（ISO 10993） | Gr1純鈦絲（Φ0.5mm） |
| 海洋工程 | 深海管道環(huán)縫自動焊 | 耐30MPa水壓，抗Cl?腐蝕 | Ti-3Al-2.5V焊絲（AWS A5.16） |
| 3D打印 | 電子束熔絲沉積（EBAM） | 絲徑Φ1.75±0.02mm，表面無氧化 | Ti-6Al-4V ELI打印絲 |
五、未來發(fā)展方向與創(chuàng)新路徑
| 新興領(lǐng)域 | 技術(shù)挑戰(zhàn) | 創(chuàng)新路徑 | 預(yù)期效益 |
| 智能焊接 | 實(shí)時熔池監(jiān)控與參數(shù)自適應(yīng) | 鈦絲嵌入溫度/應(yīng)變傳感器 | 焊接缺陷率降至0.1% |
| 復(fù)合焊絲 | 鈦-陶瓷顆粒增強(qiáng)焊絲（耐磨/耐高溫） | 粉末冶金+共擠壓工藝 | 焊縫硬度提升至HV400 |
| 超細(xì)鈦絲 | 直徑≤0.1mm（微電子焊接） | 納米晶拉拔+電解拋光 | 精度控制±0.001mm |
| 綠色制造 | 鈦廢絲再生利用（回收率＞95%） | 氫化脫氫（HDH）短流程再生 | 成本降低30% |
| 太空焊接 | 真空/微重力環(huán)境下穩(wěn)定送絲 | 磁性送絲系統(tǒng)+低飛濺焊材設(shè)計 | 太空艙維修成功率＞90% |
六、選購指南及技巧
| 選購維度 | 技術(shù)要點(diǎn) | 推薦策略 |
| 應(yīng)用適配 | - 高溫環(huán)境：選Ti-5Al-2.5Sn | 根據(jù)焊接母材（鈦合金/異種金屬）選擇匹配絲材 |
| - 醫(yī)療植入：選Gr1純鈦 |
| 認(rèn)證合規(guī) | 需AWS A5.16或ISO 5832-3認(rèn)證 | 要求供應(yīng)商提供材質(zhì)報告（ICP-OES分析） |
| 表面質(zhì)量 | 電解拋光或真空退火（無表面氧化層） | 避免酸洗導(dǎo)致的氫脆風(fēng)險 |
| 成本優(yōu)化 | 批量采購（＞100kg）協(xié)商定制長度 | 選擇連續(xù)拉拔工藝減少廢料率 |
| 供應(yīng)鏈安全 | 選擇具備NADCAP或AS9100認(rèn)證的供應(yīng)商 | 核查熔煉批次與熱處理記錄 |
總結(jié)
焊接材料用鈦直絲以高純凈度、優(yōu)異焊接性、耐極端環(huán)境為核心優(yōu)勢，在航空航天、醫(yī)療、深海工程等高端領(lǐng)域不可替代。未來通過智能復(fù)合化、超細(xì)化制造及綠色循環(huán)技術(shù)，鈦直絲將推動焊接工藝向精密化、高效化、可持續(xù)化發(fā)展。
選型建議：根據(jù)焊接工況（溫度/介質(zhì)/母材）匹配絲材成分與直徑，優(yōu)先選擇表面無氧化層產(chǎn)品，并通過全流程認(rèn)證（如AWS）確保質(zhì)量可靠性。
