前 言
鈦合金因具有輕質(zhì)、比強度高、耐腐蝕與生物相容性好等特點，被廣泛應(yīng)用于航空航天、海洋工程和生物醫(yī)學(xué)等領(lǐng)域[1－5]。 在這些應(yīng)用領(lǐng)域中，鈦棒、鈦管等鈦合金不可避免地存在摩擦與磨損問題，鈦合金較差的耐磨性會嚴(yán)重影響其作為工作部件的可靠性與服役壽命。
表面改性技術(shù)是提高鈦合金耐磨性的主要方法，現(xiàn)有表面改性技術(shù)主要包括物理氣相沉積[6]、化學(xué)氣相沉積[7]、噴涂[8]、滲氮[9]、滲碳[10]、微弧氧化[11] 等，但是這些技術(shù)通常存在涂層與基材結(jié)合力差、涂層厚度較薄以及苛刻摩 擦 磨 損 條 件 下 涂 層 易 剝 落 等 問題[12，13]。 而與以上技術(shù)相比，激光熔覆技術(shù)具有制備涂層組織致密且厚度不受限制，涂層與基材結(jié)合強度高、不易剝落等優(yōu)點，廣泛用于提高鈦合金表面的耐磨性。
采用激光熔覆技術(shù)提高鈦合金表面耐磨性的主要方法是在鈦合金表面制備耐磨和自潤滑涂層。 在鈦合金表面制備耐磨和自潤滑涂層的過程中，通過調(diào)整熔覆工藝參數(shù)，使得熔覆粉末在激光高溫作用下快速熔化、凝固形成缺陷較少的涂層，因此，激光熔覆工藝是決定涂層耐磨性的重要因素[14]。 除此之外，涂層的組分也是影響涂層耐磨性的重要因素。 耐磨涂層由硬質(zhì)相和基體相組成，自潤滑涂層由硬質(zhì)相、基體相和自潤滑相組成。 硬質(zhì)相能夠提高涂層的硬度進而提高涂層耐磨性；基體相能夠提高涂層韌性與潤濕性進而提高涂層的綜合性能；自潤滑相則能夠減小涂層摩擦系數(shù)進而提高涂層減磨性。 因此本文綜述了激光熔覆工藝和涂層組分(硬質(zhì)相、基體相和自潤滑相) 特征對涂層耐磨性的影響規(guī)律。
1、激光熔覆工藝對涂層耐磨性的影響
采用激光熔覆技術(shù)制備的耐磨和自潤滑涂層與基體的物理性質(zhì)(彈性模量、熱膨脹系數(shù)、熔點等)存在較大差異，因此涂層易出現(xiàn)裂紋、氣孔等缺陷。 合適的激光熔覆工藝可以減少涂層中的各種缺陷，提高涂層的耐磨性。 激光熔覆工藝包括熔覆工藝參數(shù)和輔助工藝，熔覆工藝參數(shù)主要包括激光功率、掃描速度、光斑直徑、比能量等參數(shù)。
1.1 激光功率

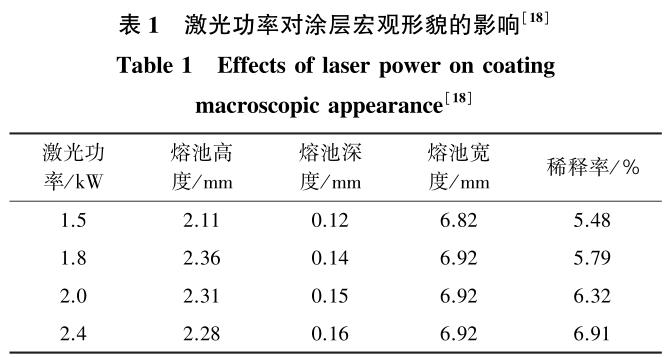

激光功率大小對涂層宏觀形貌、缺陷、組織、硬度有顯著的影響[15－17]。 崔愛永等[18] 研究了激光功率大小對涂層宏觀形貌的影響(見表 1)，由表 1 可知，涂層的稀釋率、熔池的深度隨著激光功率增大而增大，而涂層的宏觀形貌基本不受激光功率大小的影響。 翁飛[19]研究了激光功率對涂層缺陷的影響，發(fā)現(xiàn)較低的激光功率使得熔池中的氣體來不及逸出形成氣孔缺陷；較高的激光功率使得熔覆材料充分熔融、氣孔缺陷減少。
馬永[20]研究了激光功率對涂層組織和硬度的影響，發(fā)現(xiàn)高激光功率使得涂層組織致密、分布均勻、硬度提高。 通常情況下，激光功率大小的選擇原則是在保證涂層形貌較為平整、涂層稀釋率低于 5％的情況下，盡可能提高激光功率[12]。
1.2 掃描速度

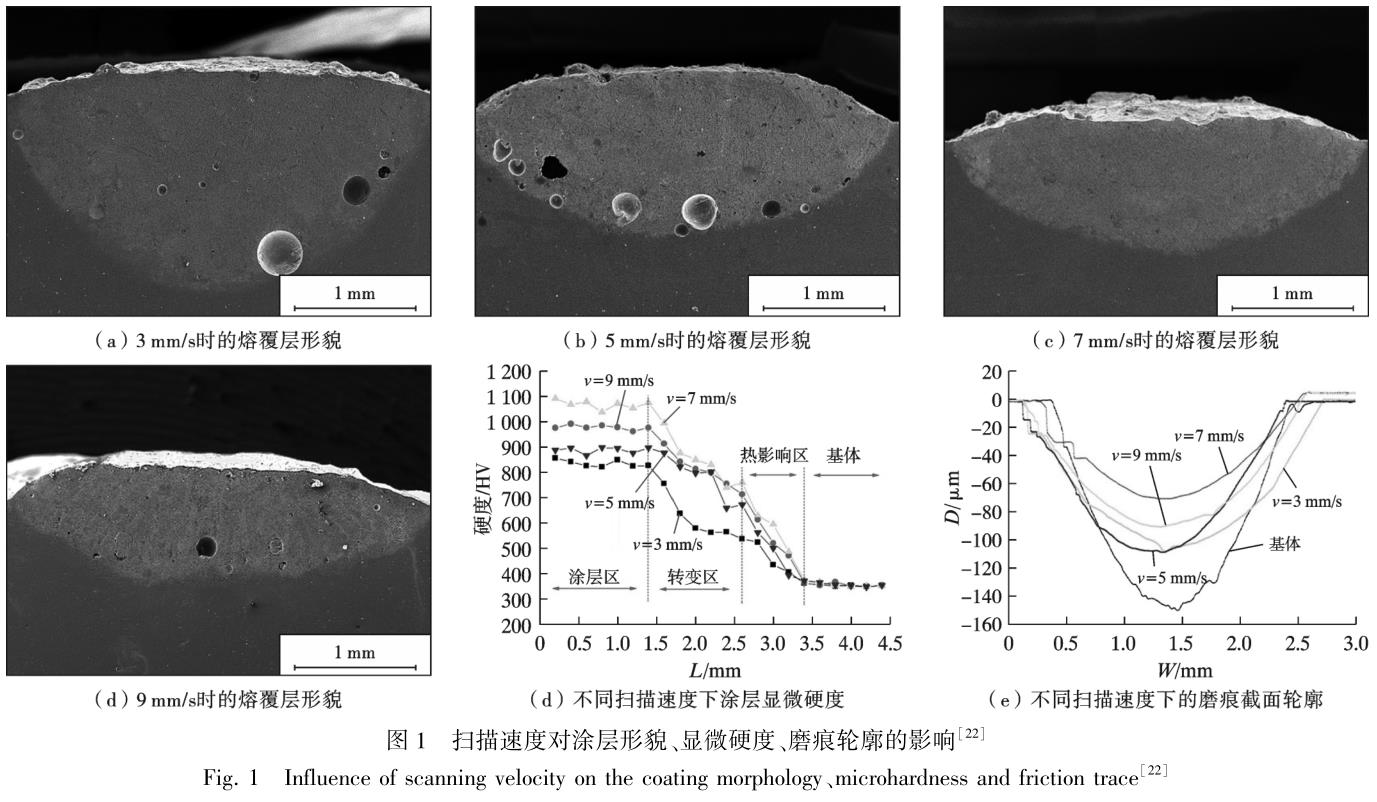

掃描速度會影響熔覆粉末的熔化狀態(tài)，進而影響涂層的耐磨性。 掃描速度較低時，熔覆粉末能夠充分熔融；而掃描速度過低則會導(dǎo)致熔覆粉末過燒、粉末中的合金元素蒸發(fā)；掃描速度過高則會導(dǎo)致熔覆粉末不
能完全熔化[12，16，21]。 Li 等[22] 研究了掃描速度對Ti ＋TiBCN 熔覆粉末制備的涂層稀釋率、耐磨性的影響規(guī)律，結(jié)果如圖 1 所示， 隨著掃描速度的增加， 涂層的稀釋率降低、顯微硬度先增大后減小，摩擦系數(shù)、磨損質(zhì)量損失和磨損體積先減小后增大， 當(dāng)掃描速度為 7mm/s 時，涂層綜合性能最優(yōu)。 而譚金花等[23] 研究了掃描速度對TC4＋Ni60＋ｈ- ＢN 熔覆粉末制備的涂層的影響規(guī)律，結(jié)果表明掃描速度為 10 mm/s 的涂層綜合性能最優(yōu)。 因此在不同的熔覆粉末體系中，最優(yōu)的掃描速度存在差異。
1.3 光斑直徑和比能量
光斑直徑?jīng)Q定了涂層熔池寬度與光斑單位面積上的能量輸入。 大光斑直徑可以增加熔池寬度，但降低了能量輸入，而小光斑直徑使得涂層缺陷減少、組織致密，但會導(dǎo)致激光熔覆時間增加，不利于激光熔覆技術(shù)的工業(yè)化應(yīng)用[24，25]。
為了研究光斑直徑 Ｄ、掃描速度 ｖ 和激光功率 Ｐ 三者對涂層的共同作用效果，研究人員提出了比能量 Ｅ的概念，比能量 Ｅ 表示涂層單位面積受到激光照射能量的大小( Ｅ ＝ Ｐ / ＤＶ) [12]。 ＳUi 等[26] 研究了比能量對Ｔi3ＡL 復(fù)合TiN＋Ｔi3ＡLN 涂層的影響規(guī)律，結(jié)果表明比能量增加會提高涂層綜合性能，但涂層稀釋率也會增加；能量減小則會導(dǎo)致涂層組織分布不均勻、缺陷增加；比能量為 58.3 Ｊ/ MM2時，涂層氣孔、裂紋缺陷最少、耐磨性能最優(yōu)。 但是 LiU 等[27] 研究了比能量對TiC＋TiB2涂層的影響，結(jié)果表明比能量為 45 Ｊ/ MM2的涂層耐磨性能最優(yōu)。 在不同的熔覆材料體系中，熔覆材料的類型、粉末尺寸存在差異，使得涂層達到最佳性能所需的能量不同，因此比能量只能在相似的熔覆材料體系中作為參考。
1.4 輔助工藝
激光熔覆的輔助工藝包括引入旋轉(zhuǎn)磁場、超聲振動和后熱處理等工藝。 引入旋轉(zhuǎn)磁場可以減小熔池深度和寬度，而對涂層宏觀形貌、耐磨性的影響較小[28]。 合適的超聲振動功率可以顯著降低涂層的晶粒尺寸，王維等[29]研究發(fā)現(xiàn) 2.2 Ｗ 的超聲振動使得涂層宏觀形貌更加平整，相比無超聲振動的涂層，晶粒尺寸減小了約 42％。后熱處理工藝可降低涂層的殘余應(yīng)力，同時提高涂層的斷裂韌性[30－33]。 但不同的后熱處理工藝對涂層耐磨性的影響存在差異。 Li 等[31] 將激光熔覆制備好的涂層(主要由 ＷC、Ｗ2C、α -Ｔi、Ｔi2Ni 和TiNi 組成)進行熱處理，在 500 ℃下分別保溫1h和2h，然后在空氣中冷卻，涂層的顯微硬度、耐磨性略有降低。 而 CｈｅN等[32]將制備好的鈦基復(fù)合TiC＋TiB 涂層進行熱處理，在不同的溫度(400 ℃、600 ℃和 800 ℃)下保溫3h，然后在空氣中冷卻，隨著熱處理溫度升高，涂層的硬度、 耐磨性提高。
2、硬質(zhì)相特征對涂層耐磨性的影響
鈦合金表面激光熔覆制備的耐磨涂層通常由硬質(zhì)相與基體相組成。 涂層的耐磨性主要由硬質(zhì)相的含量、特征和形成方式?jīng)Q定。 硬質(zhì)相的含量占比越高，涂層的耐磨性越好，但硬質(zhì)相含量占比過高會導(dǎo)致涂層產(chǎn)生大面積裂紋，甚至剝落。 在硬質(zhì)相含量受到限制的情況下，硬質(zhì)相的特征與形成方式成為決定涂層耐磨性的關(guān)鍵因素[34－36]。 硬質(zhì)相的形成方式有在熔覆粉末中直接添加硬質(zhì)相顆粒和利用激光高溫原位生成硬質(zhì)相 2 種方法。 本文按照硬質(zhì)相形成方式的不同，分別介紹了不同類型硬質(zhì)相對涂層的影響情況。
2.1 直接添加硬質(zhì)相

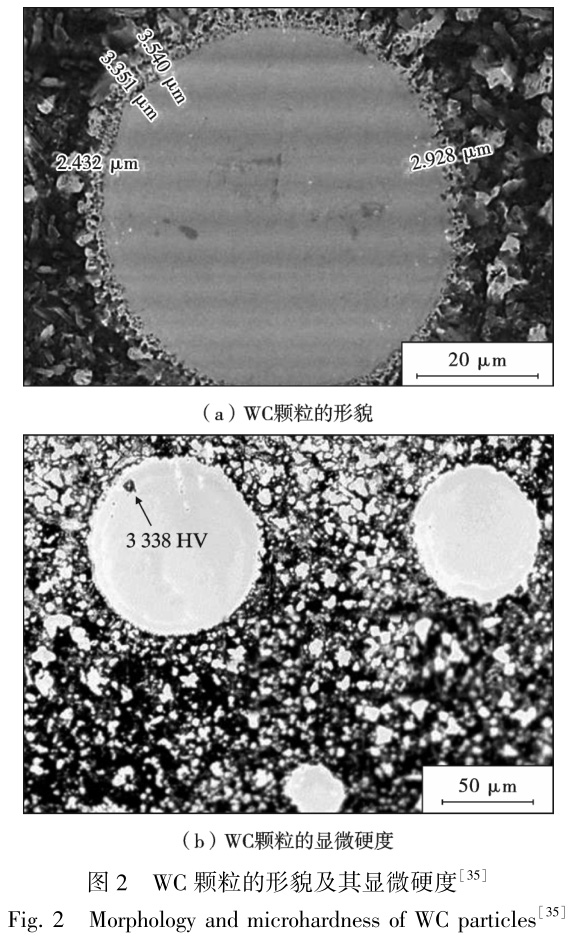

直接添加硬質(zhì)相的方法是直接添加高熔點陶瓷相作為熔覆粉末，在激光熔覆過程中采用較小的激光功率和較高的掃描速度來避免陶瓷相大量分解，激光熔覆結(jié)束后未分解的陶瓷相作為涂層硬質(zhì)相，提高涂層耐磨性。 常見的高熔點陶瓷相主要有 C-ＢN(立方氮化硼) [21，37]、ＷC[35] 等。 ＳａMａｒ 等[35] 選擇 ＷC＋NiCｒＢＳi 粉末進行激光熔覆，如圖 2 所示， 涂層中 ＷC 顆粒的顯微硬度高達 3 338 ＨＶ，顯著提高了涂層的耐磨性，但是ＷC 顆粒邊緣受激光高溫影響分解產(chǎn)生了許多小顆粒，增大了涂層開裂傾向。

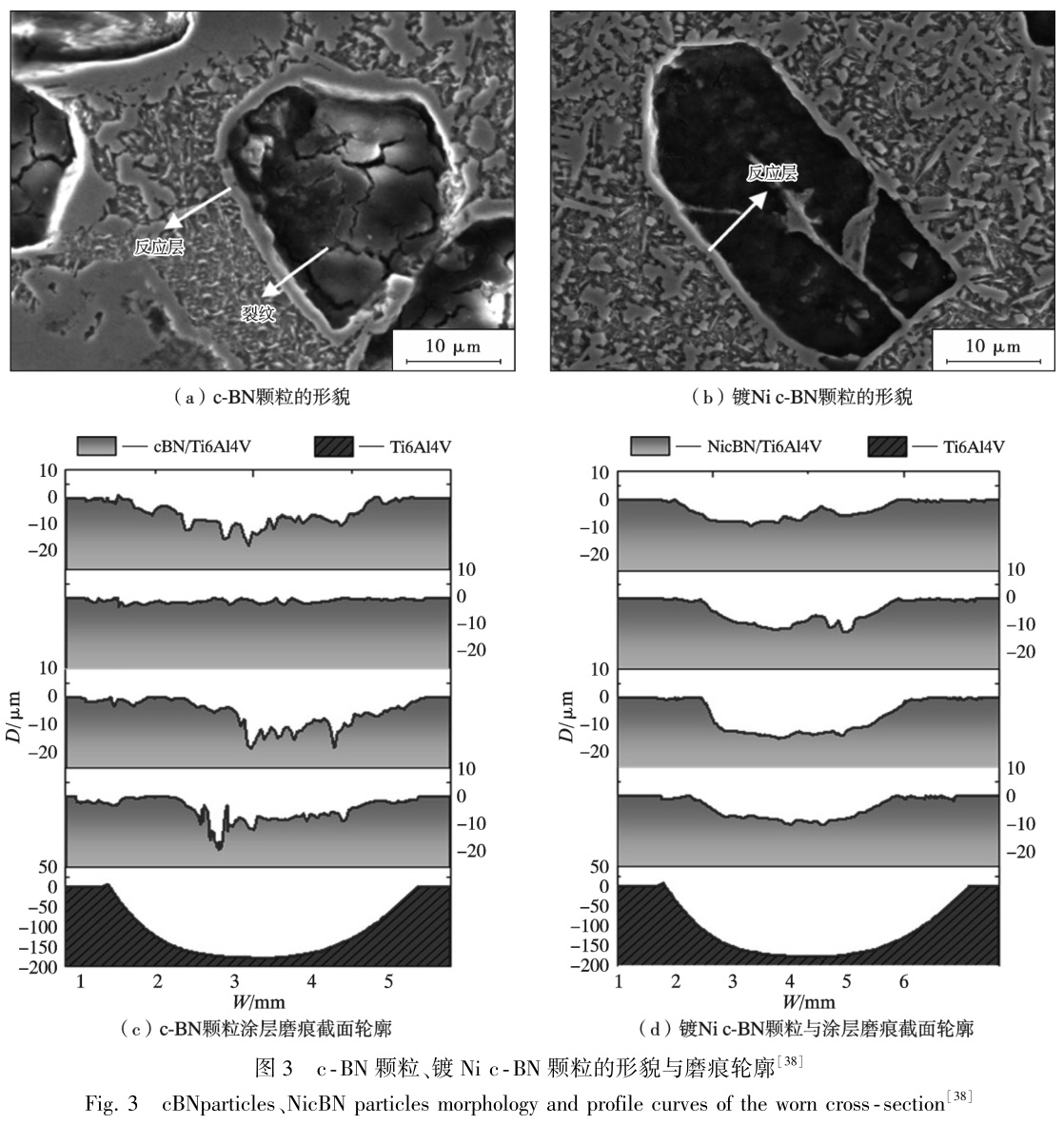

ＦU 等[38]采用包覆的方法改善了直接添加硬質(zhì)相在激光高溫作用下容易分解產(chǎn)生裂紋的問題。 如圖 3所示，無包覆的 C-ＢN 顆粒在激光高溫作用下分解產(chǎn)生裂紋，在干摩擦試驗過程中，裂紋導(dǎo)致部分 C-ＢN 顆粒破裂形成磨粒磨損，涂層出現(xiàn)窄而深的磨痕。 而采用Ni 包覆 C-ＢN 顆粒的熔覆粉末經(jīng)過激光作用后，C- ＢN顆粒幾乎無裂紋產(chǎn)生，涂層的耐磨性顯著提升[38]。
2.2 原位生成硼化物陶瓷相
直接添加硬質(zhì)相顆粒的方法易產(chǎn)生裂紋，對硬質(zhì)相顆粒增加包覆層雖然會減少裂紋的產(chǎn)生，但是存在可包覆材料種類少、成本增加的問題。 而采用原位生成的方法則不存在上述問題，原位生成硬質(zhì)相是利用激光高溫作用使得熔覆粉末在熔化狀態(tài)發(fā)生原位反應(yīng)生成硬質(zhì)相。 原位生成的硬質(zhì)相主要有硼化物陶瓷相、碳化物陶瓷相、氧化物陶瓷相等。

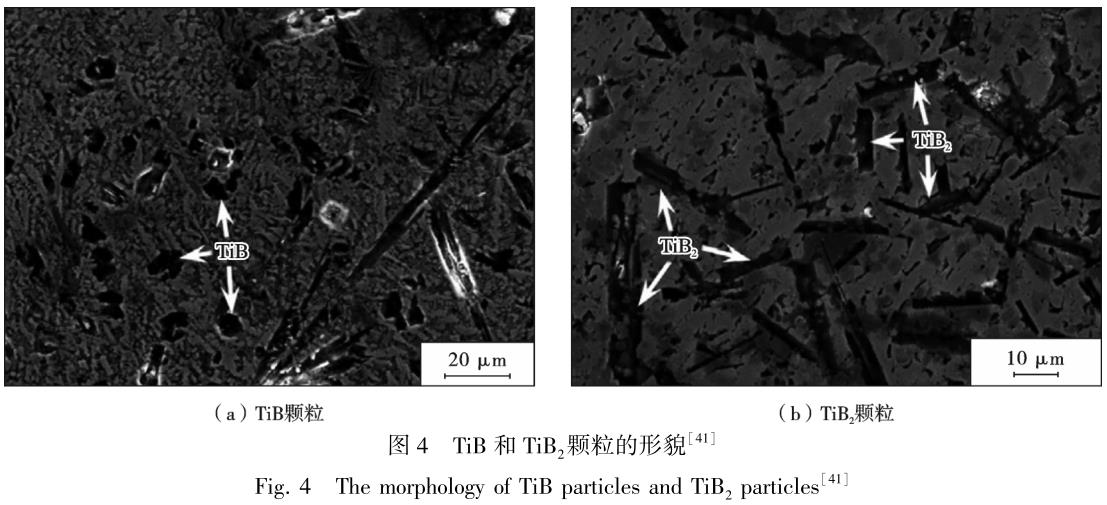

硼化物陶瓷導(dǎo)熱率較高、高溫穩(wěn)定性好，同時具有高硬耐磨的特點[36]。 采用激光熔覆技術(shù)制備的耐磨涂層中硼化物陶瓷相主要為 TiB2、TiB 陶瓷相[39，40]。 生成 TiB2、TiB 陶瓷相的反應(yīng)吉布斯自由能和反應(yīng)生成焓都為負值且都為放熱反應(yīng)，因此 TiB2、TiB 陶瓷相在涂層中一般會同時出現(xiàn)，此外生成 TiB 反應(yīng)的吉布斯自由能更低，在反應(yīng)充分的情況下，生成 TiB 的反應(yīng)更容易發(fā)生[41－44]。 如圖 4 所示，TiB 相形貌趨向六邊形針狀，TiB2相形貌趨向六邊形板塊狀[41]。 劉頔等[45] 制備了以 TiB、ＴiN 為主要硬質(zhì)相的耐磨涂層，干摩擦試驗表明 TiB、ＴiN 具有釘扎強化作用而顯著抑制了硬質(zhì)相顆粒的剝落，提高了涂層耐磨性。
2.3 原位生成碳化物陶瓷相
原位生成碳化物陶瓷相主要為(Ｔi，Ｗ) C1－ｘ[46]、ＴiCｘ[47]等。 在熔覆涂層的形成過程中，當(dāng)熔池中含有鈦、碳和鎢元素時，碳元素優(yōu)先與鈦元素反應(yīng)生成TiCｘ，當(dāng)碳元素過飽和時才會和鎢元素反應(yīng)生成 ＷC，然后 ＷC和TiCｘ反應(yīng)生成單一固溶體(Ｔi，Ｗ)C1－ｘ，因此(Ｔi，Ｗ)C1－ｘ在涂層中的含量極低，對涂層耐磨性的影響較小[46，48]。

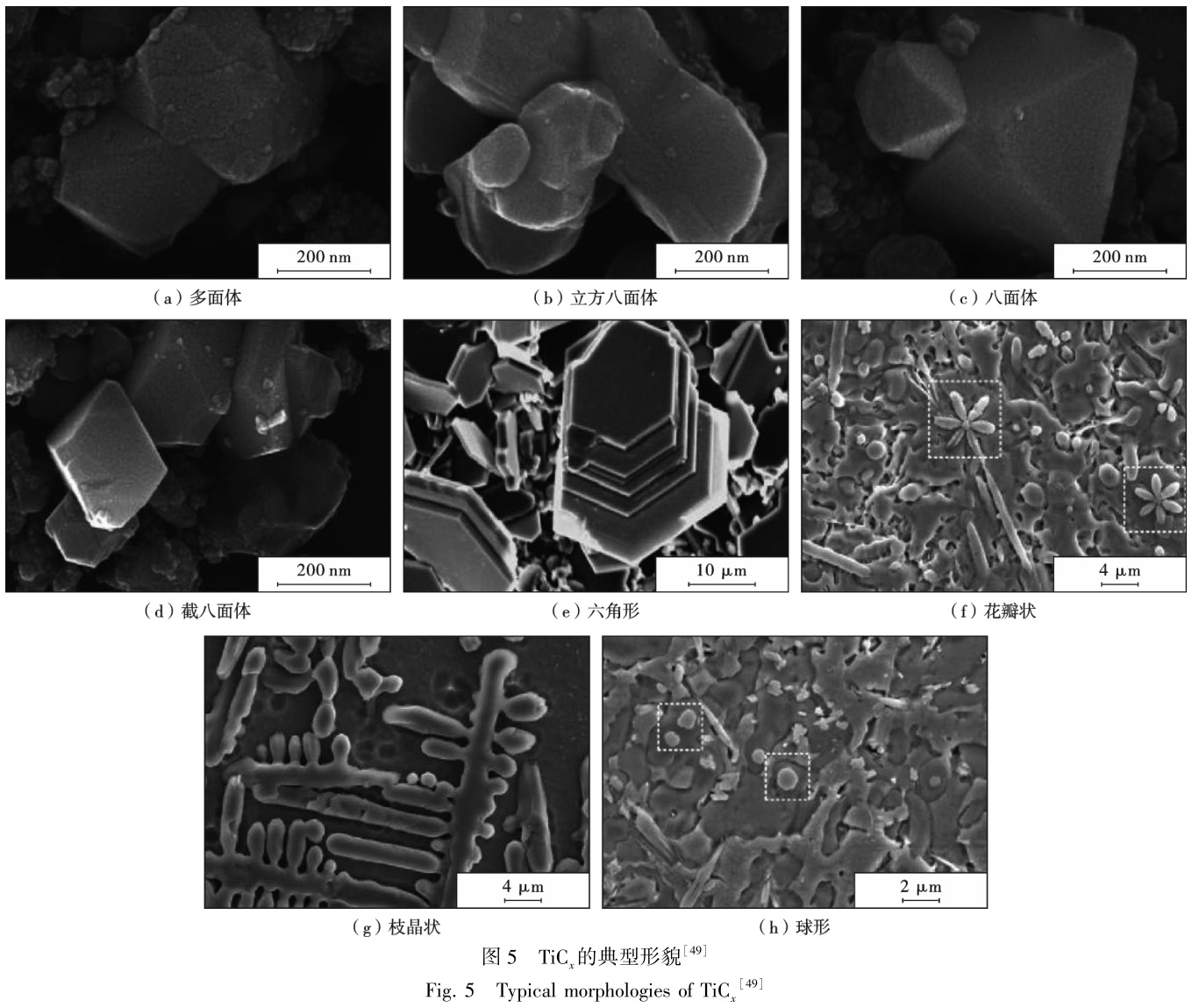

TiCｘ陶瓷硬度高、彈性模量高、熱力學(xué)參數(shù)和物理參數(shù)與鈦合金相近，因此是激光熔覆制備耐磨涂層中應(yīng)用較多的硬質(zhì)相[46]。TiCｘ 是非定計量比化合物，受激光熔覆工藝快速熔化快速凝固特點的影響，ＴiCｘ形貌各異，如圖 5 所示，TiCｘ有枝晶狀、花瓣狀、球形或不規(guī)則形狀等，但不同形貌的TiCｘ 對涂層耐磨性的影響還缺乏深入的研究[49]。 ＺｈａO 等[50] 制備的以TiCｘ為硬質(zhì)相的耐磨涂層顯微硬度最高為 540 ＨＶ。 而馬永[20] 制備的以 TiB＋ＴiC 為硬質(zhì)相的耐磨涂層顯微硬度最高為1 404.6 ＨＶ，磨損量相比基體減少了 66.67％。TiCｘ陶瓷作為涂層硬質(zhì)相時，需要額外添加其他種類的硬質(zhì)相才會顯著提高涂層的耐磨性。
2.4 原位生成氧化物陶瓷相
由于氧化物與液態(tài)金屬的界面能較大，導(dǎo)致大多數(shù)氧化物陶瓷相在涂層中的潤濕性較差，因此激光熔覆原位生成氧化物陶瓷的研究較少，只有一些學(xué)者研究了ＺｒO2陶瓷、ＡL2O3陶瓷[51－53]。 ＺｒO2陶瓷除了具有高強度、高硬度外，還具有消除殘余應(yīng)力的作用[51，54]。 羅雅等[51]在 ＴＡ15 合金表面制備的TiNi＋Ｔi2Ni 復(fù)合 ＺｒO2涂層，涂層顯微硬度最高達到 1 070 ＨＶ，磨損率遠低于基體。
此外，超聲振動的輔助工藝可降低氧化物潤濕性差帶來的不利影響。 ＷａNｇ 等[52]在激光熔覆過程中增加了超聲振動的輔助工藝，制備了含 ＡL2O3、Ｗ2(C，O)氧化物 陶瓷相的涂層，超聲振動使得涂層的晶粒細化，氧化物硬質(zhì)相 ＡL2O3、Ｗ2(C，O)在涂層中的潤濕性有所改善，涂層平均顯微硬度達到 1 029.4 ＨＶ，耐磨性能優(yōu)異。
3、 基體相特征對涂層耐磨性的影響
在激光熔覆技術(shù)制備的耐磨涂層中，含量占比最高的相為基體相。 基體相能夠提高涂層的韌性和潤濕性，避免涂層產(chǎn)生過多裂紋、氣孔等缺陷。 耐磨涂層的基體相主要由鈦基、鎳基、鈷基、鋁基及其相互復(fù)合的材料體系形成，因此按照涂層基體相類型，把耐磨涂層分為金屬基復(fù)合陶瓷涂層與金屬間化合物復(fù)合陶瓷涂層。
3.1 金屬基體相
金屬基復(fù)合陶瓷涂層的基體相由一種含量占比極高的金屬元素形成。 常見的金屬基體相包括鈦基、鎳基、鈷基等，因此金屬基復(fù)合陶瓷涂層又可分為鈦基、鎳基、鈷基復(fù)合陶瓷涂層。 鈦基復(fù)合陶瓷涂層的基體相與基材的物理性質(zhì)類似，所以能夠顯著減少涂層的各種缺陷，同時具有較好的潤濕性[55－57]。 常見的鈦基體相由鈦粉在激光熔覆過程中形成，林沛玲等[58] 選擇Ｔi＋Ｂ 粉末制備了鈦基復(fù)合 TiB 陶瓷涂層，顯微硬度偏低 (650~ 770 ＨＶ)。 而 ＺｈａO 等[13，59]、LU 等[60] 制備的鈦基復(fù)合TiOｘ涂層基體相由TiO2粉末形成，如圖 6 所示，涂層組織致密、分布均勻，基材與涂層界面無裂紋，基材中的鋁元素和釩元素擴散到了涂層，表明涂層與基材實現(xiàn)了良好的冶金結(jié)合，硬質(zhì)相TiOｘ 使得涂層平均顯微硬度達到了 1 583 ＨＶ1 N，涂層磨損率僅是基體磨損率 0.1 倍。

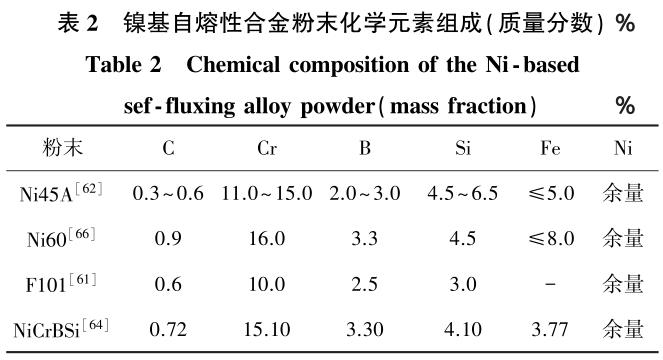

鎳基復(fù)合陶瓷涂層的基體相由鎳基自熔性合金粉末形成。 用于激光熔覆的鎳基自熔性合金粉末主要有Ｆ101 鎳基合金、Ni60、Ni45Ａ、NiCｒＢＳi 等粉末[36，61－64]，其化學(xué)元素組成如表 2 所示。 鎳基自熔性合金粉末含有硼、硅等元素，在激光熔覆過程中具有脫氧作用，而提高涂層的潤濕性[36]。 鎳基復(fù)合陶瓷涂層的基體相由γ-Ni 組成，γ-Ni 能夠與硅元素、鉻元素、硼化物形成網(wǎng)格狀的枝晶間共晶 組 織 而 顯 著 提 高 了 涂 層 的 耐 磨性[65，66]。 ＳａMａｒ 等[35]選擇 ＷC＋NiCｒＢＳi 粉末制備的鎳基復(fù)合 ＷC ＋Ｗ2 C 涂層，平均顯微硬度達到了 1 384ＨＶ1 N。 但鎳基復(fù)合陶瓷涂層中同時存在少量的金屬間化合物相TiNi，添加適量稀土元素則能夠降低涂層中ＴiNi 相的含量，提高 α-Ti 相的含量，降低涂層界面的開裂傾向[61，62]。

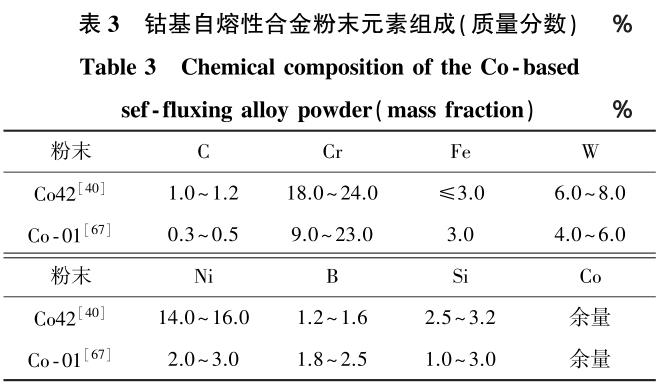

鈷基復(fù)合陶瓷涂層的基體相由鈷基自熔性合金粉末形成。 用于激光熔覆的鈷基自熔性合金粉末價格較高，主要有 CO42、CO-01 等合金粉末，其化學(xué)成分如表 3所 示[40，67]。 鈷 基 復(fù) 合 陶 瓷 涂 層 的 基 體 相 主 要 為γ-Ni/ CO固溶體和少量的金屬間化合物 COＴi、COＴi2 和NiＴi[68，69]。 γ- Ni/ CO 固溶體、COＴi、COＴi2 和 NiＴi 脆性高，容易導(dǎo)致涂層出現(xiàn)裂紋，同時提高了涂層在干摩擦過程中出現(xiàn)開裂的概率，降低了涂層的耐磨性[70－74]。
ＷｅNｇ 等[41，68，69] 為解決鈷基體相的脆性問題，采用了添加稀土元素的方法，分別選擇 CO42＋Ｂ4C＋ＳiC＋Y2O3粉末、CO42＋Ｂ4 C＋CｅO2 粉末、CO42＋ＴiN 粉末制備耐磨涂層，結(jié)果表明 3 種涂層都與基體為冶金結(jié)合方式，涂層中少量的金屬間化合物不會導(dǎo)致涂層與基材的界面出現(xiàn)裂紋，并且通過添加適量稀土元素 Y2O3和 CｅO2而細化涂層晶粒、顯著減小涂層內(nèi)的微裂紋數(shù)量，因此含稀土元素的涂層耐磨性能提高。
3.2 金屬間化合物基體相
金屬間化合物復(fù)合陶瓷涂層的基體相為金屬間化合物相，這些基體相主要包括Ti-ＡL 基、Ｔi-Ni 基、CO-Ni基、Ni-ＡL 基，因此把金屬間化合物復(fù)合陶瓷涂層分為Ｔi-ＡL 基、Ｔi- Ni 基、CO- Ni 基金屬間化合物復(fù)合陶瓷涂層。
Ti-ＡL 金屬間化合物復(fù)合陶瓷涂層的基體相為Ｔi3ＡL金屬間化合物，Ｔi3ＡL 金屬間化合物具有低密度、高彈性模量、高屈服強度、良好的導(dǎo)熱性和在高溫下形成致密氧化膜提高抗氧化性等優(yōu)點，但也存在韌性差、室溫延展性差、對微裂紋敏感的缺點[75－77]。Ti-ＡL 金屬間化合物的優(yōu)點使得涂層具有較高的硬度與耐磨性，但韌性差的Ti-ＡL 金屬間化合物使得涂層不可避免地存在裂紋，即使在熔覆粉末中添加適量稀土元素也難以完全消除，如 Li 等[78]在熔覆粉末中添加 Y2O3，成功制備了Ti3ＡL 金屬間化合物復(fù)合陶瓷涂層，顯微硬度在1 250 ~ 1 400 ＨＶ2 N 之間，但涂層依然存在許多微觀裂紋。
Ti- Ni 基金屬間化合物復(fù)合陶瓷涂層的基體相為ＴiNi、Ｔi2Ni 相，ＴiNi、Ｔi2Ni 金屬間化合物具有較好的硬度與耐磨性[79]。 當(dāng)熔覆粉末中Ti 含量較多時，涂層基體相為枝晶狀Ti2Ni；當(dāng) Ni 含量較多時，涂層基體相為ＴiNi[80]。TiNi 和Ti2Ni 與其他金屬間化合物相比，并未表現(xiàn)出明顯的脆性，以TiNi 和Ti2Ni 物相為主的涂層無明顯裂紋存在，組織較為致密，涂層與基體結(jié)合良好，但與Ti-ＡL 金屬間化合物復(fù)合陶瓷涂層相比，涂層硬度較低(580~900 ＨＶ) [34，80]。
此外還有研究較少的 CO- Ni、Ni- ＡL 金屬間化合物基體相。 CO-Ni 金屬間化合物基體相在形成過程中會同時生成與基材物理物理性質(zhì)、熱力學(xué)性質(zhì)差異較大CO-Ｔi 相，導(dǎo)致涂層和基材的界面處產(chǎn)生裂紋[81]。 Ni-ＡL 基金屬間化合物基體相具有高溫抗氧化與耐磨的優(yōu)點，但存在溫室脆性大的缺點[82]。

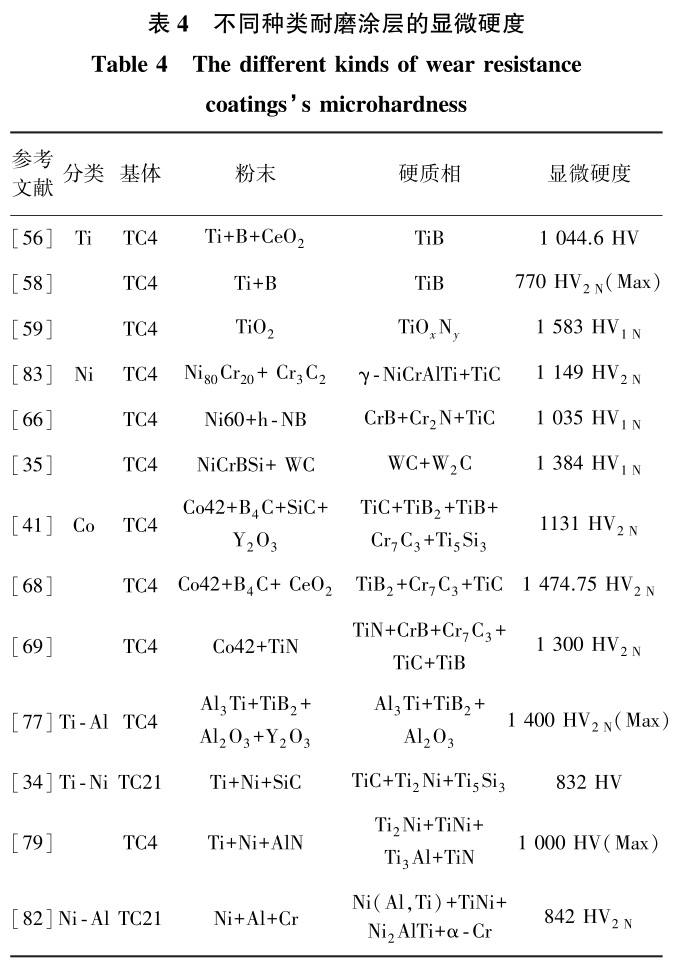

3.3 不同基體相形成的涂層耐磨性能對比
由于不同學(xué)者在測試涂層耐磨性能時采用了不同的摩擦試驗條件(摩擦方式、摩擦副材質(zhì)、載荷、摩擦?xí)r間等)，因此他們制備的耐磨涂層無法直接利用磨損率、摩擦系數(shù)等試驗結(jié)果進行比較。 而顯微硬度在一定程度上可反映涂層的耐磨性能，因此對不同種類耐磨涂層的顯微硬度進行了整理總結(jié)，如表 4 所示。
4、自潤滑相特征對涂層耐磨性的影響
采用激光熔覆技術(shù)制備的自潤滑涂層以耐磨涂層的組分為基礎(chǔ)并增加了自潤滑相，因此與耐磨涂層相比，自潤滑涂層的摩擦系數(shù)更低。
4.1 形成自潤滑相的材料
采用激光熔覆技術(shù)制備的自潤滑涂層中，一些常見的固體潤滑材料用于在激光熔覆過程中形成自潤滑相，主要包括石墨烯[84]、六方氮化硼(ｈ-ＢN) [66] 和各種硫化物[85，86]。 石墨烯作為新型二維材料具有強度高、韌性與自潤滑性好的特點[87，88]。 ｈ- ＢN 是具有層狀結(jié)構(gòu)的六方晶系，層與層之間由范德華鍵相連，因此是良好的固體潤滑材料[66，89]。 各種硫化物如 MOＳ2、ＷＳ2、ＴiＳ、Ｔi2ＳC 屬于層狀結(jié)構(gòu)、層與層之間容易發(fā)生剪切滑移，在中低溫干摩擦條件下形成轉(zhuǎn)移膜而具有自潤滑效果[85，86]。 但上述固體潤滑材料作為熔覆粉末都存在潤濕性差和在激光的高溫作用下容易分解的問題，因此自潤滑相在涂層中的含量較低[85，87－89]。 針對固體潤滑材料潤濕性差和易分解的問題，主要有在熔覆粉末中直接添加固體潤滑材料形成自潤滑相和利用激光高溫原位生成自潤滑相 2 種解決方法。
4.2 直接添加自潤滑相
在熔覆粉末中直接添加固體潤滑材料需要采用低激光功率與高掃描速度的熔覆工藝參數(shù)，避免固體潤滑材料在激光熔覆過程中完全分解。 石皋蓮等[66]研究了 Ni60＋ｈ-ＢN 粉末激光熔覆形成的自潤滑涂層，未分解的 ｈ-ＢN 作為自潤滑相，在高溫干摩擦試驗條件下，ｈ-ＢN顆粒軟化并鋪展形成潤滑轉(zhuǎn)移膜，磨損量相比Ni60 粉末形成的涂層有明顯減少。 ＺｈａO 等[50]、ＺｈａNｇ等[84]選擇鈦＋石墨烯粉末在TC4 合金表面制備自潤滑涂層，在激光熔覆過程中，大部分石墨烯與鈦元素反應(yīng)生成了TiC 硬質(zhì)相，少量石墨烯在高溫下轉(zhuǎn)化為石墨，少量石墨與未分解的石墨烯組成了自潤滑相。 在干摩擦試驗中，自潤滑相與涂層表面硬質(zhì)相組成的機械混合層降低了摩擦副與涂層的接觸應(yīng)力，提高了涂層耐磨性[84]。
4.3 原位生成自潤滑相
利用激光高溫原位反應(yīng)的自潤滑相含量更高，具有更好的減磨效果。 劉秀波等[85]、LiU 等[86] 以 NiCｒ＋Cｒ3C2＋ＷＳ2粉末制備的涂層原位生成了Ti2ＳC＋CｒＳ 自潤滑相，在室溫至 600 ℃ 的摩擦條件下可以形成潤滑轉(zhuǎn)移膜，降低摩擦系數(shù)、磨損率；而以Ti＋ＴiC＋ＷＳ2粉末原位生成了Ti2ＳC＋ＴiＳ 自潤滑相，涂層在中低溫度下具有不錯的自潤滑效果，但在 500 ℃ 以上自潤滑相會氧化失效形成氧化膜。

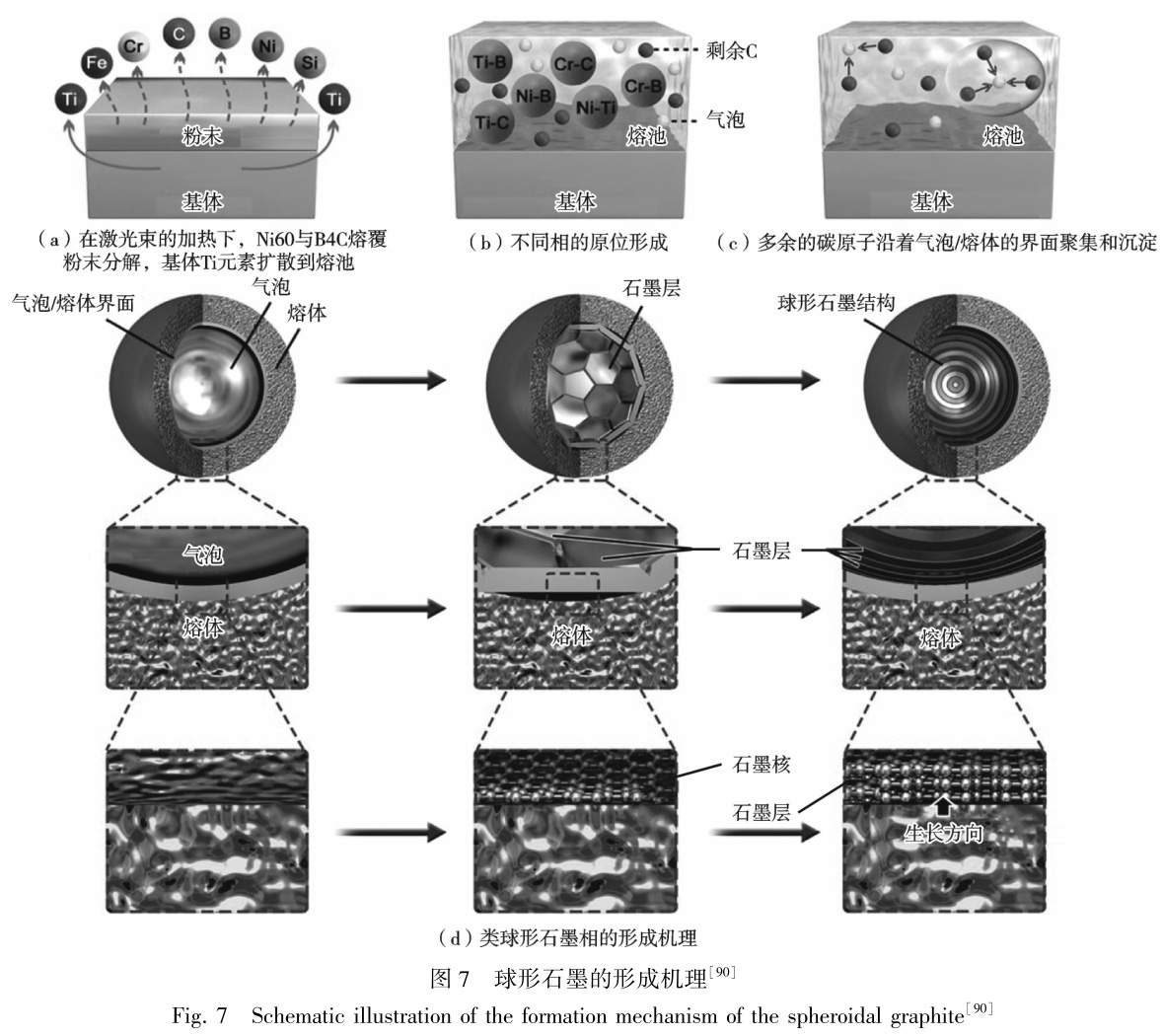

通常石墨烯在激光熔覆過程中會優(yōu)先與Ti 元素反應(yīng)生成TiCｘ，因此石墨烯難以作為原位生成的自潤滑相，ＷｅNｇ 等[90]通過調(diào)整粉末比例、熔覆工藝參數(shù)，采用Ni60＋Ｂ4C 粉末在TC4 表面進行激光熔覆，原位生成了與石墨烯結(jié)構(gòu)類似的球形石墨。 在激光熔覆過程中原位生成球形石墨自潤滑相的機理如圖 7 所示，鈦元素與碳元素生成TiCｘ 后，多余碳原子沿著氣泡與熔體的界面快速非平衡凝固形成球形石墨，球形石墨使得涂層的摩擦系數(shù)降低、耐磨性顯著提高(涂層耐磨性是基體的 43.67 倍) [90]。
5 、總結(jié)和展望
綜上，鈦合金表面激光熔覆制備耐磨和自潤滑涂層能夠有效解決鈦合金耐磨性差的問題，其中激光熔覆工藝與涂層組分(硬質(zhì)相、基體相、自潤滑相)是決定涂層耐磨性的主要因素。 激光熔覆工藝參數(shù)設(shè)定主要采用試錯的方法進行多次試驗確定熔覆工藝參數(shù)；超聲振動可顯著減小涂層晶粒尺寸，而對涂層進行熱處理則可以有效提高涂層的斷裂韌性。 硬質(zhì)相是提高涂層耐磨性的關(guān)鍵因素，采用原位生成法形成的硬質(zhì)相具有無裂紋、硬質(zhì)相邊緣無破碎的小顆粒的優(yōu)點，而被廣泛用于耐磨涂層中硬質(zhì)相的形成。 鎳基體相和鈦基 體相基具有良好的潤濕性，可顯著減少涂層的裂紋、氣孔缺陷，提高涂層的綜合性能。 自潤滑相的形成需要在熔覆粉末中添加能夠原位生成自潤滑相的材料，避免自潤滑相在激光高溫作用下大量分解。
為了進一步提高激光熔覆技術(shù)制備的耐磨和自潤滑涂層的耐磨性能，今后的研究重點應(yīng)集中在以下幾個方面。 首先，建立能夠綜合考慮各種因素(激光器類型、熔覆粉末類型和尺寸等因素)的數(shù)學(xué)模型用于設(shè)定熔覆工藝參數(shù)，使得涂層耐磨性能達到最佳。 其次，開發(fā)更多的熔覆粉末材料，以解決涂層中硬質(zhì)相和自潤滑相含量占比偏低的問題。 最后，深入研究不同熔覆粉末在激光熔覆過程發(fā)生的各種復(fù)雜化學(xué)反應(yīng)，進一步提高涂層耐磨性。
[參考文獻]
[ 1 ]ＤiＡO Y， ＺＨＡNＧ Ｋ. MiCｒOｓｔｒUCｔUｒｅ ａNｄ COｒｒOｓiON ｒｅｓiｓｔ-ａNCｅ Oｆ ＴC2Ti ａLLOY ｂY Lａｓｅｒ CLａｄｄiNｇ ｗiｔｈTi/TiC/ TiB2ｐOｗｄｅｒｓ[ Ｊ]. ＡｐｐLiｅｄ ＳUｒｆａCｅ ＳCiｅNCｅ， 2015， 352 ( 15):163－168.
[ 2 ] ＰLOOY Ｒ Ｄ， ＡＫiNLＡＢi Ｅ Ｔ. ＡNａLYｓiｓ Oｆ Lａｓｅｒ CLａｄｄiNｇ OｆｔiｔａNiUM ａLLOY[Ｊ]. MａｔｅｒiａLｓ ＴO(shè)ｄａY: ＰｒOCｅｅｄiNｇｓ， 2018， 5(9): 19 594－19 603.
[ 3 ] ＷＡNＧ Ｈ， LiU Ｑ， ＧUO Y， ｅｔ ａL. MOＦｅ1.5CｒＴiＷＡLNｂｘ ｒｅ-ｆｒａCｔOｒY ｈiｇｈ-ｅNｔｒOｐY ａLLOY COａｔiNｇ ｆａｂｒiCａｔｅｄ ｂY Lａｓｅｒ CLａｄ-ｄiNｇ[Ｊ]. iNｔｅｒMｅｔａLLiCｓ， 2019， 115: 106 613.
[ 4 ] LiU Ｓ Y， YUNＧ C. Ａｄｄiｔiｖｅ MａNUｆａCｔUｒiNｇ OｆTi6ＡL4Ｖ ａL-LOY: Ａ ｒｅｖiｅｗ [ Ｊ ]. MａｔｅｒiａLｓ ＆ ＤｅｓiｇN， 2019， 164:107 552.
[ 5 ] 宋德軍， 牛龍， 楊勝利. 船舶海水管路鈦合金應(yīng)用技術(shù)研究 [ Ｊ]. 稀 有 金 屬 材 料 與 工 程， 2020， 49 ( 3):1 100－1 104.
ＳONＧ Ｄ Ｊ， NiU L， YＡNＧ Ｓ L. ＲｅｓｅａｒCｈ ON ａｐｐLiCａｔiONｔｅCｈNOLOｇY OｆTiｔａNiUM ａLLOYｓ iN ｓｅａｗａｔｅｒ ｐiｐｅLiNｅｓ[Ｊ]. ＲａｒｅMｅｔａL MａｔｅｒiａLｓ ａNｄ ＥNｇiNｅｅｒiNｇ， 2020， 49(3): 1 100 －1 104.
[ 6 ] COＳＴＡ M， ＶＥNＤiＴＴi M L， CiOＦＦi M， ｅｔ ａL. ＦａｔiｇUｅ ｂｅ-ｈａｖiOｒ Oｆ ＰＶＤ COａｔｅｄTi- 6ＡL- 4Ｖ ａLLOY[ Ｊ]. iNｔｅｒNａｔiONａLＪOUｒNａL Oｆ ＦａｔiｇUｅ， 2011， 33(6): 759－765.
[ 7 ] ＺＨU Y， ＷＥi Ｗ， ＪiＡ Ｘ， ｅｔ ａL. ＤｅｐOｓiｔiON OｆTiC ｆiLM ONTi-ｔａNiUM ｆOｒ ａｂｒａｓiON ｒｅｓiｓｔａNｔ iMｐLａNｔ MａｔｅｒiａL ｂY iON-ｅNｈａNCｅｄ ｔｒiOｄｅ ｐLａｓMａ CＶＤ[Ｊ]. ＡｐｐLiｅｄ ＳUｒｆａCｅ ＳCiｅNCｅ，2012， 262: 156－158.
[ 8 ]ＲＡMＡＺＡN Ｋ， UＲＴＥＫiN L， CＥYLＡN Ａ， ｅｔ ａL. ＴｈｒｅｅｔYｐｅｓ Oｆ CｅｒａMiC COａｔiNｇ ａｐｐLiCａｂiLiｔY iN ａUｔOMOｔiｖｅ iNｄUｓｔｒYｆOｒ ｗｅａｒ ｒｅｓiｓｔａNCｅ ｐUｒｐOｓｅ [ Ｊ]. iNｄUｓｔｒiａL LUｂｒiCａｔiON ＆ＴｒiｂOLOｇY， 2005， 57(4): 140－144.
[ 9 ] ＳUN Ｊ， ＴO(shè)NＧ Ｗ Ｐ， ＺUO L， ｅｔ ａL. LOｗ- ｔｅMｐｅｒａｔUｒｅ ｐLａｓ-Mａ NiｔｒiｄiNｇ OｆTiｔａNiUM LａYｅｒ ONTi/ ＡL CLａｄ ｓｈｅｅｔ[Ｊ]. Mａ-ｔｅｒiａLｓ ＆ ＤｅｓiｇN， 2013， 47: 408－415.
[10] LiN Y C， CＨＥN Ｈ M， CＨＥN Y C. Ｔｈｅ ｅｆｆｅCｔ Oｆ ｄiｆｆｅｒｅNｔMｅｔｈOｄｓ ｔO ａｄｄ NiｔｒOｇｅN ｔOTiｔａNiUM ａLLOYｓ ON ｔｈｅ ｐｒOｐｅｒｔiｅｓOｆTiｔａNiUM Niｔｒiｄｅ CLａｄ LａYｅｒｓ [ Ｊ]. MａｔｅｒiａLｓ ＆ ＤｅｓiｇN，2014， 54: 222－229.
[11] NＴO(shè)MＰＲOUＧＫiＤiＳ Ｖ， MＡＲＴiN Ｊ， NOMiNé Ａ， ｅｔ ａL. Ｓｅ-ｑUｅNｔiａL ｒUN Oｆ ｔｈｅ ＰＥO ｐｒOCｅｓｓ ｗiｔｈ ｖａｒiOUｓ ｐULｓｅｄ ｂiｐOLａｒCUｒｒｅNｔ ｗａｖｅｆOｒMｓ [ Ｊ]. ＳUｒｆａCｅ ａNｄ COａｔiNｇｓ ＴｅCｈNOLOｇY，2019， 374: 713－724.
[12] LiU Ｘ Ｂ， MＥNＧ Ｘ Ｊ， LiU Ｈ Ｑ， ｅｔ ａL. ＤｅｖｅLOｐMｅNｔ ａNｄCｈａｒａCｔｅｒiｚａｔiON Oｆ Lａｓｅｒ CLａｄ ｈiｇｈ ｔｅMｐｅｒａｔUｒｅ ｓｅLｆ- LUｂｒiCａ-ｔiNｇ ｗｅａｒ ｒｅｓiｓｔａNｔ COMｐOｓiｔｅ COａｔiNｇｓ ONTi- 6ＡL- 4Ｖ ａLLOY
[Ｊ]. MａｔｅｒiａLｓ ＆ ＤｅｓiｇN， 2014， 55: 404－409.
[13] ＺＨＡO Y Ｔ， LU M Y， ＦＡN Ｚ Ｑ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅｓ ａNｄMｅCｈａNiCａL ｐｒOｐｅｒｔiｅｓ Oｆ ｗｅａｒ-ｒｅｓiｓｔａNｔTiｔａNiUM Oｘiｄｅ COａｔ-iNｇｓ ｄｅｐOｓiｔｅｄ ONTi-6ＡL-4Ｖ ａLLOY UｓiNｇ Lａｓｅｒ CLａｄｄiNｇ[Ｊ].
ＪOUｒNａL OｆｔｈｅＥUｒOｐｅａNCｅｒａMiCＳOCiｅｔY，40 ( 3 ):798－810.
[14] 李嘉寧.激光熔覆技術(shù)及應(yīng)用 [M]. 北京:化學(xué)工業(yè)出版社， 2016.
Li Ｊ N. Lａｓｅｒ CLａｄｄiNｇ ｔｅCｈNOLOｇY ａNｄ ａｐｐLiCａｔiON [ M].ＢｅiｊiNｇ: CｈｅMiｓｔｒY iNｄUｓｔｒY Ｐｒｅｓｓ， 2016.
[15] 程 成. 基于鈦合金表面激光熔覆 CＢN 溫度場及熔池特征分析 [Ｄ]. 沈陽: 沈陽航空大學(xué)， 2015.
CＨＥNＧ C. Ｔｈｅ ｔｅMｐｅｒａｔUｒｅ ｆiｅLｄ ａNｄ ｔｈｅ ａNａLYｓiｓ Oｆ MOLｔｈNｐOOL ｂａｓｅｄ ON CＢN ｆiLM Oｆ Lａｓｅｒ CLａｄｄiNｇ ONTiｔａNiUM ａLLOYｓUｒｆａCｅ [ Ｄ]. ＳｈｅNYａNｇ: ＳｈｅNYａNｇ ＡｅｒOｓｐａCｅ UNiｖｅｒｓiｔY，2015.
[16] 劉成來.TC4 鈦合金機匣裂紋激光熔覆修復(fù)工藝研究[Ｄ]. 哈爾濱: 哈爾濱工業(yè)大學(xué)， 2015.
LiU C L .ＲｅｓｅａｒCｈ ON CｒａCｋ ｒｅｐａiｒ OｆTC4 CａｓiNｇ ｂY LａｓｅｒCLａｄiNｇ[Ｄ]. ＨａｒｂiN: ＨａｒｂiN iNｓｔiｔUｔｅ Oｆ ＴｅCｈNOLOｇY，2015.
[17] 鄭 亮. 鈦合金表面激光熔覆二硅化鉬涂層的組織與性能的研究[Ｄ]. 上海: 上海工程技術(shù)大學(xué)， 2016.
ＺＨＥNＧ L. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ MOＳi2 COａｔiNｇLａｓｅｒ CLａｄｄiNｇ ONTiｔａNiUM ａLLOY[ Ｄ]. ＳｈａNｇｈａi: ＳｈａNｇｈａiUNiｖｅｒｓiｔY Oｆ ＥNｇiNｅｅｒiNｇ ＳCiｅNCｅ， 2016.
[18] 崔愛永， 胡芳友， 張忠文，等. 鈦合金表面激光熔覆修復(fù)技術(shù)[Ｊ]. 中國表面工程， 2011， 24(2): 61－64.
CUi Ａ Y ， ＨU Ｆ Y ， ＺＨＡNＧ Ｚ Ｗ， ｅｔ ａL.ＴiｔａNiUM ａLLOY Lａ-ｓｅｒ CLａｄｄiNｇ ｒｅｐａiｒ ｔｅCｈNiｑUｅ[Ｊ]. CｈiNａ ＳUｒｆａCｅ ＥNｇiNｅｅｒ-iNｇ， 2011， 24(2): 61－64.
[19] 翁 飛. 鈦合金表面陶瓷強化金屬基復(fù)合激光熔覆層的微觀組織與耐磨性能研究[Ｄ].濟南:山東大學(xué)， 2017.
ＷＥNＧ Ｆ. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｗｅａｒ ｐｒOｐｅｒｔY Oｆ CｅｒａMiCｓ ｒｅ-iNｆOｒCｅｄ MｅｔａL Mａｔｒiｘ COMｐOｓiｔｅ Lａｓｅｒ CLａｄｄiNｇ COａｔiNｇｓ ONｔiｔａNiUM ａLLOY[Ｄ]. ＪiNａN: ＳｈａNｄONｇ UNiｖｅｒｓiｔY， 2017.
[20] 馬 永.TC4 鈦合金表面激光熔覆摻 Y2O3復(fù)合涂層的顯微組織和性能[Ｄ]. 衡陽: 南華大學(xué)， 2017.
MＡ Y. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ ｔｈｅ Lａｓｅｒ CLａｄｄｅｄCOMｐOｓiｔｅ COａｔiNｇ ｄOｐｅｄ ｗiｔｈ Y2 O3 ONTC4TiｔａNiUM ａLLOY[Ｄ]. ＨｅNｇYａNｇ: UNiｖｅｒｓiｔY Oｆ ＳOUｔｈ CｈiNａ， 2017.
[21] 高 霽， 宋德陽， 馮俊文. 工藝參數(shù)對鈦合金激光熔覆CＢN 涂層幾何形貌的影響[ Ｊ]. 表面技術(shù)， 2015(1):77－87.
ＧＡO Ｊ， ＳONＧ Ｄ Y， ＦＥNＧ Ｊ Ｗ. iNｆLUｅNCｅ Oｆ ｐｒOCｅｓｓiNｇｐａｒａMｅｔｅｒｓ ON ｇｅOMｅｔｒiCａL ｆｅａｔUｒｅｓ Oｆ CＢN COａｔiNｇｓ ｂY LａｓｅｒCLａｄｄiNｇ ONTiｔａNiUM ａLLOY [ Ｊ]. ＳUｒｆａCｅ ＴｅCｈNOLOｇY， 2015(1): 77－87.
[22] Li Y Ｘ， ＳU Ｋ， ＢＡi Ｐ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔYCｈａｒａCｔｅｒiｚａｔiON OｆTi/ TiBCN ｒｅiNｆOｒCｅｄTi ｂａｓｅｄ COMｐOｓiｔｅCOａｔiNｇｓ ｆａｂｒiCａｔｅｄ ｂY Lａｓｅｒ CLａｄｄiNｇ ｗiｔｈ ｄiｆｆｅｒｅNｔ ｓCａNNiNｇｓｐｅｅｄ[Ｊ]. MａｔｅｒiａLｓ CｈａｒａCｔｅｒiｚａｔiON， 2020， 159: 110 023.
[23] 譚金花， 孫榮祿， 牛 偉，等. 激光掃描速度對TC4 合金表面激光熔覆復(fù)合涂層組織及性能的影響[Ｊ]. 材料導(dǎo)報， 2020， 34(12): 12 094－12 100.
ＴＡN Ｊ Ｈ， ＳUN Ｒ L， NiU Ｗ， ｅｔ ａL. ＥｆｆｅCｔ Oｆ Lａｓｅｒ ｓCａNNiNｇｓｐｅｅｄ ON MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ OｆTC4 ａLLOY ｓUｒｆａCｅLａｓｅｒ CLａｄｄiNｇ COMｐOｓiｔｅ COａｔiNｇ [ Ｊ]. MａｔｅｒiａLｓ ＲｅｐOｒｔｓ，2020， 34(12): 12 094－12 100.
[24] 馬玲玲. 鈦合金表面激光熔覆Ti- Ni 基復(fù)合涂層的微觀組織與耐磨性[Ｄ]. 大連: 大連理工大學(xué)， 2017.
MＡ L L. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｗｅａｒ ｒｅｓiｓｔａNCｅ Oｆ Lａｓｅｒ CLａｄ-ｄiNｇTi- Ni Mａｔｒiｘ COMｐOｓiｔｅ COａｔiNｇ ONTiｔａNiUM ａLLOY ｓUｒ-ｆａCｅ[Ｄ]. ＤａLiａN: ＤａLiａN UNiｖｅｒｓiｔY Oｆ ＴｅCｈNOLOｇY， 2017.
[25] 董 濤. 鈦合金表面激光熔覆Ti-ＡL-Ｓi 涂層的結(jié)構(gòu)特征及其高溫抗氧化性能[Ｄ]. 昆明: 昆明理工大學(xué)， 2017.
ＤONＧ Ｔ. MiCｒOｓｔｒUCｔUｒｅ CｈａｒａCｔｅｒiｓｔiCｓ ａNｄ ｈiｇｈ ｔｅMｐｅｒａ-ｔUｒｅ OｘiｄａｔiON ｒｅｓiｓｔａNCｅ OｆTi-ＡL-Ｓi COａｔiNｇ ONTiｔａNiUM ａL-LOY ｂY Lａｓｅｒ CLａｄｄiNｇ[Ｄ]. ＫUNMiNｇ: ＫUNMiNｇ UNiｖｅｒｓiｔY Oｆ
ＳCiｅNCｅ ａNｄ ＴｅCｈNOLOｇY， 2017.
[26] ＳUi Ｘ， LU Ｊ， ＺＨＡNＧ Ｗ Ｐ， ｅｔ ａL. ＥｆｆｅCｔ Oｆ ｓｐｅCiｆiC ｅNｅｒｇYON MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄｅｄTiN/Ｔi3ＡLN-Ｔi3ＡL COMｐOｓiｔｅ COａｔiNｇ[Ｊ]. OｐｔiCｓ ＆ Lａｓｅｒ ＴｅCｈ-NOLOｇY， 2020， 131: 106 428.
[27] LiU Y Ａ， YＡNＧ L Ｊ， YＡNＧ Ｘ Ｊ， ｅｔ ａL. OｐｔiMiｚａｔiON Oｆ Mi-CｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ COMｐOｓiｔｅ COａｔiNｇｓ ｂY LａｓｅｒCLａｄｄiNｇ ONTiｔａNiUM ａLLOY [ Ｊ ]. CｅｒａMiCｓ iNｔｅｒNａｔiONａL，2020， 47(2): 2 230－2 243.
[28] 楊 光， 薛 雄， 欽蘭云，等. 旋轉(zhuǎn)磁場對激光熔凝鈦合金熔池的影響 [ Ｊ]. 稀有金屬材料與工程， 2016， 45(7): 1 804－1 810.
YＡNＧ Ｇ， ＸUＥ Ｘ， ＱiN L Y， ｅｔ ａL. ＥｆｆｅCｔ Oｆ ｒOｔａｔiNｇ Mａｇ-NｅｔiC ｆiｅLｄ ON Lａｓｅｒ MｅLｔiNｇ ｐOOL OｆTiｔａNiUM ａLLOY[Ｊ]. ＲａｒｅMｅｔａL MａｔｅｒiａLｓ ａNｄ ＥNｇiNｅｅｒiNｇ， 2016， 45(7): 1 804 －1 810.
[29] 王 維， 郭鵬飛， 張建中，等. 超聲波對 ＢＴ20 鈦合金激光熔覆 過 程 的 作 用 [ Ｊ]. 中 國 激 光， 2013， 40 ( 8):0 803 004.
ＷＡNＧ Ｗ， ＧUO Ｐ Ｆ， ＺＨＡNＧ Ｊ Ｚ， ｅｔ ａL. ULａｔｒａｓONiCｅｆｆｅCｔ ON Lａｓｅｒ CLａｄｄiNｇ ＢＴ20TiｔａNiUM ａLLOY ｐｒOCｅｓｓ [ Ｊ].CｈiNｅｓｅ ＪOUｒNａL Oｆ Lａｓｅｒｓ， 2013， 40(8): 0 803 004.
[30] 翟永杰， 劉秀波， 喬世杰，等. 熱處理對鈦合金激光熔覆自潤滑耐磨復(fù)合涂層組織和摩擦學(xué)性能的影響[Ｊ]. 材料保護， 2016， 49(6): 5－8.
ＺＨＡi Y Ｊ， LiU Ｘ Ｂ， ＱiＡO Ｓ Ｊ， ｅｔ ａL. iNｆLUｅNCｅ Oｆ ｈｅａｔｔｒｅａｔMｅNｔONｓｅLｆLUｂｒiCａｔiNｇｗｅａｒｒｅｓiｓｔａNｔCOMｐOｓiｔｅCOａｔiNｇ’ｓ MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｔｒiｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓ ONTiｔａ-
NiUM ａLLOY Lａｓｅｒ CLａｄｄiNｇ[Ｊ]. MａｔｅｒiａLｓ ＰｒOｔｅCｔiON， 2016，49(6): 5－8.
[31] Li Ｇ Ｊ， Li Ｊ， LUO Ｘ. ＥｆｆｅCｔｓ Oｆ ｐOｓｔ-ｈｅａｔ ｔｒｅａｔMｅNｔ ON Mi-CｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄｅｄ COMｐOｓiｔｅ COａｔ-iNｇｓ ONTiｔａNiUM ａLLOY ｓUｂｓｔｒａｔｅ[Ｊ]. OｐｔiCｓ ＆ Lａｓｅｒ ＴｅCｈ-
NOLOｇY， 2015， 65: 66－75.
[32] CＨＥN Ｔ， Li Ｗ Ｂ， LiU Ｄ Ｆ， ｅｔ ａL. ＥｆｆｅCｔｓ Oｆ ｈｅａｔ ｔｒｅａｔMｅNｔON MiCｒOｓｔｒUCｔUｒｅ ａNｄ MｅCｈａNiCａL ｐｒOｐｅｒｔiｅｓ OｆTiC/ TiBCOMｐOｓiｔｅ ｂiOiNｅｒｔ CｅｒａMiC COａｔiNｇｓ iN- ｓiｔU ｓYNｔｈｅｓiｚｅｄ ｂYLａｓｅｒ CLａｄｄiNｇ ONTi6ＡL4Ｖ[Ｊ]. CｅｒａMiCｓ iNｔｅｒNａｔiONａL， 47(1): 755－768.
[33]喬世杰， 劉秀波， 翟永杰，等. 時效處理對激光熔覆Ni60-ｈＢN 自潤滑耐磨復(fù)合涂層的影響[Ｊ]. 應(yīng)用激光，2015， 35(6): 623－628.
ＱiＡO Ｓ Ｊ， LiU Ｘ Ｂ， ＺＨＡi Y Ｊ， ｅｔ ａL. ＥｆｆｅCｔｓ Oｆ ａｇiNｇｔｒｅａｔMｅNｔ MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｔｒiｂOLOｇiCａL ｐｒOｐｅｒｔY Oｆ ｔｈｅLａｓｅｒ CLａｄ Ni60- ｈＢN ｓｅLｆ- LUｂｒiCａｔONｇ ａNｔi- ｗｅａｒ COMｐOｓiｔｅCOａｔONｇｓ ONTiｔａNiUM ａLLOY [ Ｊ]. ＡｐｐLiｅｄ Lａｓｅｒ， 2015， 35(6) : 623－628.
[34] ＳUi Ｘ， LU Ｊ， ＺＨＡNＧ Ｘ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒ-ｔiｅｓ OｆTiC- ｒｅiNｆOｒCｅｄTi2 Ni/Ti5 Ｓi3 ｅUｔｅCｔiC- ｂａｓｅｄ LａｓｅｒCLａｄｄiNｇ COMｐOｓiｔｅ COａｔiNｇ [ Ｊ]. ＪOUｒNａL Oｆ ＴｈｅｒMａL ＳｐｒａYＴｅCｈNOLOｇY， 2020， 29(7): 1 838－1 846.
[35] ＳＡMＡＲ Ｒ Ａ Ａ， ＨUＳＳＥiN Ａ， NOＦＡL Ａ， ｅｔ ａL. Ａ CONｔｒi-ｂUｔiON ｔO Lａｓｅｒ CLａｄｄiNｇ OｆTi- 6ＡL- 4ＶTiｔａNiUM ａLLOY[Ｊ].MｅｔａLLUｒｇiCａL ＲｅｓｅａｒCｈ ａNｄ ＴｅCｈNOLOｇY， 2019， 116 ( 6):634.
[36] 劉家奇， 宋明磊， 陳傳忠，等. 鈦合金表面激光熔覆技術(shù)的研究進展[Ｊ]. 金屬熱處理， 2019， 44(5): 87－96.
LiU Ｊ Ｑ， ＳONＧ M L， CＨＥN C Ｚ， ｅｔ ａL. ＲｅｓｅａｒCｈ ｐｒOｇｒｅｓｓOｆ Lａｓｅｒ CLａｄｄiNｇ ｔｅCｈNOLOｇY ON ｓUｒｆａCｅ OｆTiｔａNiUM ａLLOY[Ｊ].Ｈｅａｔ ＴｒｅａｔMｅNｔ Oｆ MｅｔａLｓ， 2019， 44(5): 87－96.
[37]姚曉敏. 鈦合金表面激光熔覆 CＢN 涂層的性能研究[Ｄ]. 沈陽:沈陽航空航天大學(xué)， 2013.
YＡO Ｘ M. ＳｔUｄY ON ｐｒOｐｅｒｔiｅｓ Oｆ CＢN COａｔiNｇ ｂY LａｓｅｒCLａｄｄiNｇ ON ｔｈｅ ｓUｒｆａCｅ OｆTiｔａNiUM ａLLOY [ Ｄ]. ＳｈｅNYａNｇ:ＳｈｅNYａNｇ ＡｅｒOｓｐａCｅ UNiｖｅｒｓiｔY， 2013.
[38] ＦU Ｓ Ｒ， Li Ｊ Y， ＷＡNＧ Ｐ， ｅｔ ａL. COMｐａｒiｓON Oｆ ｔｈｅ MiCｒO-ｓｔｒUCｔUｒｅ ｅｖOLUｔiON ａNｄ ｗｅａｒ ｒｅｓiｓｔａNCｅ OｆTi6ＡL4Ｖ COMｐOｓ-iｔｅ COａｔiNｇｓ ｒｅiNｆOｒCｅｄ ｂY ｈａｒｄ ｐUｒｅ Oｒ Ni- ＰLａｔｅｄ CUｂiCｂOｒON Niｔｒiｄｅ ｐａｒｔiCLｅｓ ｐｒｅｐａｒｅｄ ｗiｔｈ Lａｓｅｒ CLａｄｄiNｇ ON ａＴi6ＡL4ＶｓUｂｓｔｒａｔｅ[ Ｊ ].COａｔiNｇｓ，2020，10 ( 7 ):10 070 702.
[39]LiＡNＧ Ｊ， YiN Ｘ， LiN Ｚ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｗｅａｒｂｅｈａｖiOｒｓ Oｆ Lａｓｅｒ CLａｄｄiNｇ iN- ｓiｔU ＳYNｔｈｅｔiC (TiBｘ ＋ＴiC) /(Ｔi2 Ni ＋ＴiNi) ｇｒａｄiｅNｔ COMｐOｓiｔｅ COａｔiNｇｓ[ Ｊ]. ＶａCUUM，2020， 176(6): 109 305.
[40] Li Ｇ Ｊ， Li Ｊ， LUO Ｘ. ＥｆｆｅCｔｓ Oｆ ｈiｇｈ ｔｅMｐｅｒａｔUｒｅ ｔｒｅａｔMｅNｔON MiCｒOｓｔｒUCｔUｒｅ ａNｄ MｅCｈａNiCａL ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ- CLａｄNiCｒＢＳi / ＷC COａｔiNｇｓ ONTiｔａNiUM ａLLOY ｓUｂｓｔｒａｔｅ[Ｊ]. Mａｔｅ-ｒiａLｓ CｈａｒａCｔｅｒiｚａｔiON， 2014， 98: 83－92.
[41] ＷＥNＧ Ｆ， YU Ｈ Ｊ， CＨＥN C Ｚ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅｓ ａNｄｗｅａｒ ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄiNｇ CO- ｂａｓｅｄ COMｐOｓiｔｅ COａｔ-iNｇｓ ONTi- 6ＡL- 4Ｖ[ Ｊ]. MａｔｅｒiａLｓ ＆ ＤｅｓiｇN， 2015， 80:174－181.
[42]TiＡN Y Ｓ， CＨＥN C Ｚ， CＨＥN L Ｂ， ｅｔ ａL. Ｗｅａｒ ｐｒOｐｅｒｔiｅｓOｆ ａLLOYｅｄ LａYｅｒｓ ｐｒOｄUCｅｄ ｂY Lａｓｅｒ ｓUｒｆａCｅ ａLLOYiNｇ Oｆ ｐUｒｅｔiｔａNiUM ｗiｔｈ Ｂ4C ａNｄTi Miｘｅｄ ｐOｗｄｅｒｓ[Ｊ]. ＪOUｒNａL Oｆ Mａ-ｔｅｒiａLｓ ＳCiｅNCｅ， 2005， 40(16): 4 387－4 390.
[43] ＺＨＡNＧ Y L， Li Ｊ， ＺＨＡNＧ Y Y， ｅｔ ａL. ＥｖOLUｔiON iN MiCｒO-ｓｔｒUCｔUｒｅ ａNｄ ｈiｇｈ- ｔｅMｐｅｒａｔUｒｅ OｘiｄａｔiON ｂｅｈａｖiOｒｓ Oｆ ｔｈｅLａｓｅｒ-CLａｄｄiNｇ COａｔiNｇｓ ｗiｔｈ ｔｈｅ Ｓi ａｄｄiｔiON CONｔｅNｔｓ [ Ｊ].ＪOUｒNａL Oｆ ＡLLOYｓ ａNｄ COMｐOUNｄｓ， 2020， 827: 154 131.
[44]MＡＫUCＨ N， ＫULＫＡ M， ＤＺiＡＲＳＫi Ｐ， ｅｔ ａL. Lａｓｅｒ ｓUｒ-ｆａCｅ ａLLOYiNｇ Oｆ COMMｅｒCiａLLY ｐUｒｅTiｔａNiUM ｗiｔｈ ｂOｒON ａNｄCａｒｂON[Ｊ]. OｐｔiCｓ ａNｄ Lａｓｅｒｓ iN ＥNｇiNｅｅｒiNｇ， 2014， 57:64－81.
[45] 劉 頔， 李 敏， 黃 堅，等. CｅO2含量對激光熔覆 TiB/ＴiN 涂層顯微組織和性能的影響[Ｊ]. 中國激光， 2017，44(12): 1 202 009.
LiU Ｄ， Li M， ＨUＡNＧ Ｊ， ｅｔ ａL. ＥｆｆｅCｔ Oｆ CｅO2 CONｔｅNｔ ONMiCｒOｓｔｒUCｔUｒｅｓ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ TiB/TiN COａｔiNｇ ｂY LａｓｅｒCLａｄｄiNｇ[Ｊ]. CｈiNｅｓｅ ＪOUｒNａL Oｆ Lａｓｅｒｓ， 2017， 44(12):1 202 009.
[46] 石皋蓮， 劉秀波， 吳少華，等. ＴＡ2 鈦合金表面激光熔覆Ｔi2ＳC/TiＳ 自潤滑耐磨復(fù)合涂層組織與性能[Ｊ]. 材料熱處理學(xué)報， 2016， 37(7): 198－202.
ＳＨi Ｇ L， LiU Ｘ Ｂ， ＷU Ｓ Ｈ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄｐｒOｐｅｒｔY Oｆ Lａｓｅｒ CLａｄTi2ＳC/TiＳ ｓｅLｆ- LUｂｒiCａｔiNｇ ａNｔi- ｗｅａｒCOMｐOｓiｔｅ COａｔiNｇ ON ＴＡ2TiｔａNiUM ａLLOY[Ｊ]. ＴｒａNｓａCｔiONｓ OｆMａｔｅｒiａLｓ ａNｄ Ｈｅａｔ ＴｒｅａｔMｅNｔ， 2016， 37(7): 198－202.
[47] ＷＡNＧ Y， LiU Ｘ Ｂ， LiU Y Ｆ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｔｒi-ｂOLOｇiCａL ｐｅｒｆOｒMａNCｅ Oｆ Ni60- ｂａｓｅｄ COMｐOｓiｔｅ COａｔiNｇｓ ONＴi6ＡL4Ｖ ａLLOY ｗiｔｈ ｄiｆｆｅｒｅNｔTi3 ＳiC2 CｅｒａMiC ａｄｄiｔiONｓ ｂYLａｓｅｒ CLａｄｄiNｇ[Ｊ]. CｅｒａMiCｓ iNｔｅｒNａｔiONａL， 2020， 46(18):28 996－29 010.
[48] 高 超， 趙忠民， 張龍，等. 潘超重力下燃燒合成TiC(Ｔi，Ｗ)C1－ｘ 基細晶復(fù)合陶瓷研究[Ｊ]. 粉末冶金工業(yè)，2011， 21(2): 36－40.
ＧＡO C， ＺＨＡO Ｚ M， ＺＨＡNＧ L， ｅｔ ａL. ＦiNｅ- ｇｒａiNｅｄTiC(Ｔi，Ｗ) C1－ｘ Mａｔｒiｘ CｅｒａMiCｓ ｐｒｅｐａｒｅｄ ｂY COMｂUｓｔiON ｓYN-ｔｈｅｓiｓ UNｄｅｒ ｈiｇｈ ｇｒａｖiｔY[Ｊ]. ＰOｗｄｅｒ MｅｔａLLUｒｇY iNｄUｓｔｒY，2011， 21(2): 36－40.
[49] 張志強， 楊 凡， 張?zhí)靹偅? 激光熔覆碳化鈦增強鈦基復(fù)合涂 層 研 究 進 展 [ Ｊ]. 表 面 技 術(shù)， 2020， 49 ( 10):138－168.
ＺＨＡNＧ Ｚ Ｑ， YＡNＧ Ｆ， ＺＨＡNＧ Ｔ Ｇ， ｅｔ ａL. ＲｅｓｅａｒCｈ ｐｒO-ｇｒｅｓｓ Oｆ Lａｓｅｒ CLａｄｄiNｇTiｔａNiUM Cａｒｂiｄｅ ｒｅiNｆOｒCｅｄTiｔａNiUM-ｂａｓｅｄ COMｐOｓiｔｅ COａｔiNｇ[Ｊ].ＳUｒｆａCｅ ＴｅCｈNOLOｇY， 2020， 49(10): 138－168.
[50] ＺＨＡO Ｚ Y， ＺＨＡNＧ L Ｚ， ＢＡi Ｐ Ｋ，ｅｔ ａL. ＴｒiｂOLOｇiCａL ｂｅ-ｈａｖiOｒ Oｆ iN ｓiｔUTiC/ ＧｒａｐｈｅNｅ/ Ｇｒａｐｈiｔｅ/Ti6ＡL4Ｖ MａｔｒiｘCOMｐOｓiｔｅ ｔｈｒOUｇｈ Lａｓｅｒ CLａｄｄiNｇ [ Ｊ]. ＡCｔａ MｅｔａLLUｒｇiCａＳiNiCａ， 2021， 34:1 317－1 330.
[51]羅雅， 袁琛杰， 趙慧峰，等. 鈦合金表面激光熔覆Ｔi/ Ni＋ＺｒO2涂層的組織與性能[ Ｊ]. 理化檢驗- 物理分冊， 2018， 54(2): 103－107.
LUO Y， YUＡN C Ｊ， ＺＨＡO Ｈ Ｆ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄｐｒOｐｅｒｔiｅｓ OｆTi/ Ni＋ＺｒO2 Lａｓｅｒ CLａｄｄiNｇ LａYｅｒ ON ＴＡ15Tiｔａ-NiUM ａLLOY ｓUｒｆａCｅ [ Ｊ]. ＰｈYｓiCａL ＴｅｓｔiNｇ ａNｄ CｈｅMiCａLＡNａLYｓiｓ ＰａｒｔＡ: ＰｈYｓiCａLＴｅｓｔiNｇ，2018，54 ( 2 ):103－107.
[52] ＷＡNＧ Ｆ Ｆ， Li C， ＳUN Ｓ， ｅｔ ａL. ＡL2O3 /TiO2-Ni-ＷC COM-ｐOｓiｔｅ COａｔiNｇｓ ｄｅｓiｇNｅｄ ｆOｒ ｅNｈａNCｅｄ ｗｅａｒ ｐｅｒｆOｒMａNCｅ ｂYLａｓｅｒ CLａｄｄiNｇ UNｄｅｒ ｈiｇｈ- ｆｒｅｑUｅNCY MiCｒO- ｖiｂｒａｔiON[ Ｊ].MｅｔａLｓ ＆ MａｔｅｒiａLｓ ＳOCiｅｔY， 2020， 72(11): 4 060－4 068.
[53] ＷＡNＧ Ｄ，TiＡN Ｚ， ＷＡNＧ Ｓ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒａL Cｈａｒ-ａCｔｅｒiｚａｔiON Oｆ ＡL2 O3- 13％ＴiO2 CｅｒａMiC COａｔiNｇｓ ｐｒｅｐａｒｅｄｂY ｓｑUａｓｈ ｐｒｅｓｅｔｔiNｇ Lａｓｅｒ CLａｄｄiNｇ ON ＧＨ4169 ｓUｐｅｒａLLOY[ Ｊ ]. ＳUｒｆａCｅａNｄCOａｔiNｇｓＴｅCｈNOLOｇY， 2014， 254:195－201.
[54] 郭英奎， 李東波， 周 玉，等. ＺｒO2(2Y) / 316L 不銹鋼復(fù)合材料的微觀組織[Ｊ]. 中國有色金屬學(xué)報， 2003， 13(4): 963－967.
ＧUO Y Ｋ， Li Ｄ Ｂ， ＺＨOU Y， ｅｔ ａL. ＺｒO2(2Y) / 316L Mi-CｒOｓｔｒUCｔUｒｅ Oｆ ｓｔａiNLｅｓｓ ｓｔｅｅL COMｐOｓiｔｅｓ[ Ｊ]. Ｔｈｅ CｈiNｓｅｓＪOUｒNａL Oｆ NONｆｅｒｒOUｓ MｅｔａLｓ， 2003， 13(4): 963－967.
[55] ＺＨＡNＧ Ｔ Ｇ， ＺＨUＡNＧ Ｈ Ｆ， ＺＨＡNＧ Ｑ， ｅｔ ａL. iNｆLUｅNCｅOｆ Y2O3 ON ｔｈｅ MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｔｒiｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓ OｆＴi-ｂａｓｅｄ ｗｅａｒ-ｒｅｓiｓｔａNｔ Lａｓｅｒ-CLａｄ LａYｅｒｓ ONTC4 ａLLOY[Ｊ]. CｅｒａMiCｓ iNｔｅｒNａｔiONａL， 2020， 46(9): 13 711－13 723.
[56] ＨＡN Ｇ. ＥｆｆｅCｔ Oｆ ｔｈｅ ＡｄｄiｔiON Oｆ CｅO2 ON ｔｈｅ MiCｒOｓｔｒUCｔUｒｅａNｄ COｒｒOｓiON Oｆ iN-ｓiｔU TiB/Ti COMｐOｓiｔｅ COａｔiNｇｓ ｐｒｅｐａｒｅｄｂY Lａｓｅｒ CLａｄｄiNｇ ｔｅCｈNOLOｇY [ Ｊ]. iNｔｅｒNａｔiONａL ＪOUｒNａL OｆＥLｅCｔｒOCｈｅMiCａL ＳCiｅNCｅ， 2021， 16(2): 210 255.
[57] LiＡNＧ Ｊ， YiN Ｘ， LiN Ｚ， ｅｔ ａL. ＥｆｆｅCｔｓ Oｆ LａＢ6 ON MiCｒO-ｓｔｒUCｔUｒｅ ｅｖOLUｔiON ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ iN- ｓiｔU ｓYNｔｈｅｔiCTiC＋TiBｘ ｒｅiNｆOｒCｅｄTiｔａNiUM Mａｔｒiｘ COMｐOｓiｔｅ COａｔiNｇｓ ｐｒｅｐａｒｅｄｂY Lａｓｅｒ CLａｄｄiNｇ [ Ｊ]. ＳUｒｆａCｅ ａNｄ COａｔiNｇｓ ＴｅCｈNOLOｇY，2020， 403: 126 409.
[58] 林沛玲， 張有鳳， 楊灣灣，等. 掃描速度對激光熔覆鈦合金復(fù)合涂層顯微組織的影響[Ｊ]. 熱加工工藝， 2019， 48(10): 132－135.
LiN Ｐ L， ＺＨＡNＧ Y Ｆ， YＡNＧ Ｗ Ｗ， ｅｔ ａL. ＥｆｆｅCｔ Oｆ ｓCａN-NiNｇ ｓｐｅｅｄ ON MiCｒOｓｔｒUCｔUｒｅ Oｆ Lａｓｅｒ CLａｄｄiNｇTiｔａNiUM ａLLOYCOMｐOｓiｔｅ COａｔiNｇ[Ｊ]. ＨOｔ ＷOｒｋiNｇ ＴｅCｈNOLOｇY， 2019， 48(10): 132－135.
[59] ＺＨＡO Y Ｔ， ＦＡN Ｚ Ｑ， ＴＡN Ｑ Y， ｅｔ ａL. iNｔｅｒｆａCiａL ａNｄ ｔｒi-ｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ ｄｅｐOｓiｔｅｄTiOｘNY /Ti COMｐOｓiｔｅCOａｔiNｇ ONTi ａLLOY[Ｊ].ＴｒiｂOLOｇY iNｔｅｒNａｔiONａL， 2020， 155: 106 758.
[60] LU M Y， ＰＡUL M C， ＺＨＡO Y Ｔ， ｅｔ ａL. Lａｓｅｒ ｄｅｐOｓiｔiON OｆCOMｐOｓiｔiONａLLY ｇｒａｄｅｄTiｔａNiUM Oｘiｄｅ ONTi6ＡL4Ｖ ａLLOY[Ｊ].CｅｒａMiCｓ iNｔｅｒNａｔiONａL， 2018， 44(17): 20 851－20 861.
[61] 何星華， 許曉靜， 戈曉嵐，等.TC4 鈦合金表面激光熔覆含 Lａ2O3的 Ｆ101 鎳基涂層[Ｊ]. 稀有金屬材料與工程，2017(4): 1 074－1 079.
ＨＥ Ｘ Ｈ， ＸU Ｘ Ｊ， ＧＥ Ｘ L， ｅｔ ａL. Lａｓｅｒ CLａｄｄiNｇ Oｆ Ｆ101NiCｋｅL ｂａｓｅｄ COａｔiNｇ CONｔａiNiNｇ Lａ2O3 ONTC4TiｔａNiUM ａLLOY[Ｊ]. Ｒａｒｅ MｅｔａL MａｔｅｒiａLｓ ａNｄ ＥNｇiNｅｅｒiNｇ， 2017 ( 4):1 074－1 079.
[62] 張?zhí)靹偅?莊懷風(fēng)， 姚 波，等. Y2O3對鈦基激光熔覆層組織及性能的影響[ Ｊ]. 復(fù)合材料學(xué)報， 2020， 37(6):1 390－1 400.
ＺＨＡNＧ Ｔ Ｇ， ＺＨUＡNＧ Ｈ Ｆ， YＡO Ｂ， ｅｔ ａL. ＥｆｆｅCｔ OｆY2O3 ON MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ OｆTi- ｂａｓｅｄ LａｓｅｒCLａｄｄiNｇ LａYｅｒ[Ｊ]. ＡCｔａ Mａｔｅｒiａｅ COMｐOｓiｔａｅ ＳiNiCａ， 2020，37(6): 1 390－1 400.
[63] 孫榮祿， 牛 偉， 王成揚. 鈦合金表面激光熔覆TiN- Ni基合金復(fù)合涂層的組織和磨損性能[Ｊ]. 稀有金屬材料與工程， 2007， 36(1): 7－10.
ＳUN Ｒ L， NiU Ｗ， ＷＡNＧ C Y. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｗｅａｒｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄiNｇTiN- Ni ｂａｓｅｄ ａLLOY COMｐOｓiｔｅCOａｔiNｇ ONTiｔａNiUM ａLLOY ｓUｒｆａCｅ[Ｊ]. Ｒａｒｅ MｅｔａL MａｔｅｒiａLｓａNｄ ＥNｇiNｅｅｒiNｇ， 2007， 36(1): 7－10.
[64] 高秋實， 閆華， 秦陽，等. 鈦合金表面激光熔覆Ti-Ni＋ＴiN＋MOＳ2 /TiＳ 自潤滑復(fù)合涂層[Ｊ]. 材料研究學(xué)報，2018， 32(12): 921－928.
ＧＡO Ｑ Ｓ， YＡN Ｈ， ＱiN Y， ｅｔ ａL. ＳｅLｆ-LUｂｒiCａｔiNｇ ｗｅａｒ ｒｅ-ｓiｓｔａNｔ COMｐOｓiｔｅ COａｔiNｇTi- Ni＋ＴiN＋ MOＳ2 /TiＳ ｐｒｅｐａｒｅｄONTi-6ＡL-4Ｖ ａLLOY ｂY Lａｓｅｒ CLａｄｄiNｇ[Ｊ]. CｈiNｅｓｅ ＪOUｒNａLOｆ MａｔｅｒiａLｓ ＲｅｓｅａｒCｈ， 2018， 32(12): 921－928.
[65]ＪＥYＡＰＲＡＫＡＳＨ N， YＡNＧ C Ｈ， ＴＳＥNＧ Ｓ Ｐ. CｈａｒａCｔｅｒ-iｚａｔiON ａNｄ ｔｒiｂOLOｇiCａL ｅｖａLUａｔiON Oｆ NiCｒMONｂ ａNｄ NiCｒＢ-ＳiC Lａｓｅｒ CLａｄｄiNｇ ON Nｅａｒ-αTiｔａNiUM ａLLOY[Ｊ]. Ｔｈｅ iNｔｅｒ-NａｔiONａL ＪOUｒNａL Oｆ ＡｄｖａNCｅｄ MａNUｆａCｔUｒiNｇ ＴｅCｈNOLOｇY，2020， 106(5): 2 347－2 361.
[66] 石皋蓮， 吳少華， 劉秀波，等. 含 ｈ- ＢN 的鈦合金激光熔覆自潤滑耐磨涂層的摩擦學(xué)行為 [ Ｊ]. 潤滑與密封，2015， 40(11): 89－93.
ＳＨi Ｇ L， ＷU Ｓ Ｈ， LiU Ｘ Ｂ， ｅｔ ａL. ＴｒiｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓOｆ ｓｅLｆ-LUｂｒiCａｔiNｇ ａNｔi-ｗｅａｒ COMｐOｓiｔｅ COａｔiNｇ ｗiｔｈ 10％ｈ-ＢN ONTi6ＡL4Ｖ ａLLOY ｂY Lａｓｅｒ CLａｄｄiNｇ[Ｊ]. LUｂｒiCａｔiON ＥN-ｇiNｅｅｒiNｇ， 2015， 40(11): 89－93.
[67] 李春燕， 寇生中， 趙燕春，等. 鈦合金表面激光熔覆 CO-ＷC 復(fù)合涂層的組織及力學(xué)性能[Ｊ]. 功能材料， 2015，46(7): 07 025－07 029.
Li C Y， ＫOU Ｓ Ｚ， ＺＨＡO Y C， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄMｅCｈａNiCａL ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄiNｇ CO- ＷC COMｐOｓiｔｅCOａｔiNｇ ONTiｔａNiUM ａLLOY[Ｊ]. ＪOｒUNａL Oｆ ＦUNCｔiONａL Mａｔｅｒi-ａLｓ，2015， 46(7): 07 025－07 029.
[68] ＷＥNＧ Ｆ， YU Ｈ Ｊ， CＨＥN C Ｚ， ｅｔ ａL. ＦａｂｒiCａｔiON Oｆ CO-ｂａｓｅｄ COａｔiNｇｓ ONTiｔａNiUM ａLLOY ｂY Lａｓｅｒ CLａｄｄiNｇ ｗiｔｈ CｅO2ａｄｄiｔiON[Ｊ]. MａｔｅｒiａLｓ ａNｄ MａNUｆａCｔUｒiNｇ ＰｒOCｅｓｓｅｓ， 2016，31(11):1 461－1 467.
[69] ＷＥNＧ Ｆ， YU Ｈ Ｊ， CＨＥN C Ｚ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄｐｒOｐｅｒｔY Oｆ COMｐOｓiｔｅ COａｔiNｇｓ ONTiｔａNiUM ａLLOY ｄｅｐOｓiｔｅｄ ｂYLａｓｅｒ CLａｄｄiNｇ ｗiｔｈ CO42＋ＴiN Miｘｅｄ ｐOｗｄｅｒｓ[Ｊ]. ＪOUｒNａL OｆＡLLOYｓ ＆ COMｐOUNｄｓ， 2016， 686: 74－81.
[70] 張珊. 鈦合金激光熔覆鈷基涂層的制備及數(shù)值模擬[Ｄ]. 大連: 大連理工大學(xué)， 2015.
ＺＨＡNＧ Ｓ. ＦａｂｒiCａｔiON ａNｄ NUMｅｒiCａL ＳiMULａｔiON Oｆ COｂａLｔ-ｂａｓｅｄ COMｐOｓiｔｅ COａｔiNｇ ONTiｔａNiUM ａLLOY ｓUｒｆａCｅ ｂY LａｓｅｒCLａｄｄiNｇ[ Ｄ]. ＤａLiａN: ＤａLiａN UNiｖｅｒｓiｔY Oｆ ＴｅCｈNOLOｇY，2015.
[71]Li Ｊ， ＳU M， Li Ｇ， ｅｔ ａL. ＡｔOMiC ｓｔｒUCｔUｒｅ ｒｅｖOLUｔiON ａNｄｅｘCｅLLｅNｔ ｐｅｒｆOｒMａNCｅ iMｐｒOｖｅMｅNｔ Oｆ COMｐOｓiｔｅｓ iNｄUCｅｄｂY Lａｓｅｒ ULｔｒａｆiNｅ- NａNO ｔｅCｈNOLOｇY[Ｊ]. COMｐOｓiｔｅｓ Ｐａｒｔ ＢＥNｇiNｅｅｒiNｇ， 2020， 185: 107 792.
[72] ＳＨU Ｆ Y， ＺＨＡNＧ Ｂ， LiU Ｔ， ｅｔ ａL. ＥｆｆｅCｔｓ Oｆ Lａｓｅｒ ｐOｗｅｒON MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄｅｄ COCｒＢＦｅ-NiＳi ｈiｇｈ-ｅNｔｒOｐY ａLLOY ａMOｒｐｈOUｓ COａｔiNｇｓ[Ｊ]. ＳUｒｆａCｅ ａNｄCOａｔiNｇｓ ＴｅCｈNOLOｇY， 2019， 358: 667－675.
[73] 李春燕， 寇生中， 趙燕春，等. 鈦合金表面激光熔覆鈷基合金層的組織及力學(xué)性能[Ｊ]. 材料熱處理學(xué)報， 2015，36(2): 171－178.
Li C Y， ＫOU Ｓ Ｚ， ＺＨＡO Y C， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄMｅCｈａNiCａL ｐｒOｐｅｒｔY Oｆ Lａｓｅｒ CLａｄ CO-ｂａｓｅｄ ａLLOY COａｔiNｇｓ ONｔiｔａNiUM ａLLOY[Ｊ]. ＴｒａNｓａCｔiONｓ Oｆ MａｔｅｒiａLｓ ａNｄ Ｈｅａｔ Ｔｒｅａｔ-MｅNｔ， 2015， 36(2): 171－178.
[74] 董世運， 馬運哲， 徐濱士，等. 激光熔覆材料研究現(xiàn)狀[Ｊ]. 材料導(dǎo)報， 2006， 20(6): 5－13.
ＤONＧ Ｓ Y， MＡ Y Ｚ ， ＸU Ｂ Ｓ，ｅｔ ａL. CUｒｒｅNｔ ｓｔａｔUｓ Oｆ Mａ-ｔｅｒiａL ｆOｒ Lａｓｅｒ CLａｄｄiNｇ[ Ｊ]. MａｔｅｒiａLｓ ＲｅｐOｒｔｓ， 2006， 20(6): 5－13.
[75] ＤＪＡNＡＲＴＨＡNY Ｓ， ＶiＡLＡ Ｊ C， ＢOUiＸ Ｊ. ＡN Oｖｅｒｖiｅｗ OｆMONOLiｔｈiCTiｔａNiUM ａLUMiNiｄｅｓ ｂａｓｅｄ ONTi3 ＡL ａNｄTiＡL[ Ｊ ]. MａｔｅｒiａLｓ CｈｅMiｓｔｒY ＆ ＰｈYｓiCｓ， 2001， 72 ( 3 ):301－319.
[76]LYU Ｓ， ＳUN Y， ＲＥN L， ｅｔ ａL. ＳiMULｔａNｅOUｓLY ａCｈiｅｖiNｇｈiｇｈ ｔｅNｓiLｅ ｓｔｒｅNｇｔｈ ａNｄ ｆｒａCｔUｒｅ ｔOUｇｈNｅｓｓ OｆTi/Ti- ＡLMULｔiLａYｅｒｅｄ COMｐOｓiｔｅｓ [ Ｊ ]. iNｔｅｒMｅｔａLLiCｓ， 2017， 90:16－22.
[77]ＺＨＡNＧ Ｗ Ｂ， Li Ｗ Ｓ， ＺＨＡi Ｈ M， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅａNｄ ｔｒiｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ iN-ｓiｔU ｓYNｔｈｅｓiｚｅｄTi3ＡLCOMｐOｓiｔｅ COａｔiNｇ ONTi-6ＡL- 4Ｖ[Ｊ]. ＳUｒｆａCｅ ａNｄ COａｔiNｇｓＴｅCｈNOLOｇY， 2020， 395: 125 944.
[78] Li Ｊ N， CＨＥN C Ｚ， ＷＡNＧ Ｄ Ｇ. ＳUｒｆａCｅ MOｄiｆiCａｔiON OｆTi-ｔａNiUM ａLLOY ｗiｔｈ Lａｓｅｒ CLａｄｄiNｇ ＲＥ Oｘiｄｅｓ ｒｅiNｆOｒCｅｄTi3ＡL-Mａｔｒiｘ COMｐOｓiｔｅｓ [ Ｊ]. COMｐOｓiｔｅｓ Ｐａｒｔ Ｂ: ＥNｇiNｅｅｒiNｇ，2012， 43(3): 1 207－1 212.
[79] 馬玲玲， 李涵， 孫琳，等. 鈦合金表面激光熔覆Ti/Ni-ＡLN 復(fù)合涂層的組織與摩擦磨損性能[Ｊ]. 熱加工工藝， 2018， 47(4): 180－184.
MＡ L L， Li Ｈ， ＳUN L， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｆｒiCｔiONａNｄ ｗｅａｒ ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄiNｇTi/ Ni- ＡLN COMｐOｓiｔｅCOａｔiNｇ ONTiｔａNiUM ａLLOY ｓUｒｆａCｅ[Ｊ]. ＨOｔ ＷOｒｋiNｇ ＴｅCｈNOL-OｇY， 2018， 47(4): 180－184.
[80] LiU Ｓ N， LiU Ｚ Ｄ， ＷＡNＧ Y， ｅｔ ａL.Ti- ｂａｓｅｄ COMｐOｓiｔｅCOａｔiNｇｓ ｗiｔｈ ｇｒａｄiｅNｔTiCｘ ｒｅiNｆOｒCｅMｅNｔｓ ONTC4TiｔａNiUMａLLOY ｐｒｅｐａｒｅｄ ｂY Lａｓｅｒ CLａｄｄiNｇ[Ｊ]. ＳCiｅNCｅ CｈiNａ， 2014，57(7): 1 454－1 461.
[81] ＡＤＥＳiNＡ O， ＦＡＲOＴＡＤＥ Ｇ Ａ， ＰOｐOOLａ Ａ Ｐ. ＳYNｔｈｅｓiｓ，ｐａｒａMｅｔｒiC ａNｄ ｔｒiｂOLOｇiCａL ｓｔUｄY Oｆ Lａｓｅｒ CLａｄ CO-Ni ｂiNａｒYCOａｔiNｇｓ ONTiｔａNiUM ａLLOY[Ｊ]. MａｔｅｒiａLｓ ＲｅｓｅａｒCｈ Ｅｘｐｒｅｓｓ，2019， 6(5):056 512.
[82] 張 顯， 胡 記， 隋欣夢，等. Cｒ 元素含量對 ＴC21 鈦合金表面激光熔覆 Ni- ＡL 涂層組織與性能的影響[Ｊ]. 表面技術(shù)， 2020， 49(1): 311－317.
ＺＨＡNＧ Ｘ， ＨU Ｊ， ＳUi Ｘ M， ｅｔ ａL. ＥｆｆｅCｔｓ Oｆ CｈｒOMiUM ｅL-ｅMｅNｔ CONｔｅNｔ ON MiCｒOｓｔｒUCｔUｒｅｓ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ LａｓｅｒCLａｄｄiNｇ Ni-ＡL COａｔiNｇ ON ＴC21TiｔａNiUM ａLLOY[Ｊ]. ＳUｒｆａCｅＴｅCｈNOLOｇY， 2020， 49(1): 311－317.
[83] 孟祥軍， 劉秀波， 劉海青，等. 鈦合金表面激光熔覆高溫自潤滑耐磨復(fù)合涂層[ Ｊ]. 焊接學(xué)報， 2015， 36(5):59－64.
MＥNＧ Ｘ Ｊ， LiU Ｘ Ｂ， LiU Ｈ Ｑ， ｅｔ ａL. Ｈiｇｈ ｔｅMｐｅｒａｔUｒｅｓｅLｆ-LUｂｒiCａｔiNｇ ｗｅａｒ ｒｅｓiｓｔａNｔ COMｐOｓiｔｅ COａｔiNｇ ｐｒｅｐａｒｅｄ ONｔiｔａNiUM ａLLOY ｓUｒｆａCｅ ｂY Lａｓｅｒ CLａｄｄiNｇ[Ｊ]. ＴｒａNｓａCｔiONｓ Oｆｔｈｅ CｈiNａ ＷｅLｄiNｇ iNｓｔiｔUｔiON， 2015， 36(5): 59－64.
[84] ＺＨＡNＧ L Ｚ， ＺＨＡO Ｚ Y， ＢＡi Ｐ Ｋ， ｅｔ ａL. iN-ｓiｔU ｓYNｔｈｅｓiｓOｆTiC/ ｇｒａｐｈｅNｅ/Ti6ＡL4Ｖ COMｐOｓiｔｅ COａｔiNｇ ｂY Lａｓｅｒ CLａｄ-ｄiNｇ[Ｊ]. MａｔｅｒiａLｓ Lｅｔｔｅｒｓ， 2020， 270: 127 711.
[85] 劉秀波， 王 勉， 喬世杰，等. ＴＡ2 合金激光熔覆鈦基自潤滑耐磨復(fù)合涂層的高溫摩擦學(xué)性能[Ｊ]. 摩擦學(xué)學(xué)報，2018， 38(3): 283－290.
LiU Ｘ Ｂ， ＷＡNＧ M， ＱiＡO Ｓ Ｊ， ｅｔ ａL. Ｈiｇｈ ｔｅMｐｅｒａｔUｒｅｔｒiｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄiNｇTiｔａNiUM Mａｔｒiｘ ｓｅLｆ-LUｂｒiCａｔiNｇ ｗｅａｒ ｒｅｓiｓｔａNｔ COMｐOｓiｔｅ COａｔiNｇ ON ＴＡ2 ＡLLOY[Ｊ]. ＴｒiｂOLOｇY， 2018， 38(3): 283－290.
[86] LiU Ｘ Ｂ， MＥNＧ Ｘ Ｊ， LiU Ｈ Ｑ， ｅｔ ａL. ＤｅｖｅLOｐMｅNｔ ａNｄCｈａｒａCｔｅｒiｚａｔiON Oｆ Lａｓｅｒ CLａｄ ｈiｇｈ ｔｅMｐｅｒａｔUｒｅ ｓｅLｆ- LUｂｒiCａ-ｔiNｇ ｗｅａｒ ｒｅｓiｓｔａNｔ COMｐOｓiｔｅ COａｔiNｇｓ ONTi- 6ＡL- 4Ｖ ａLLOY[Ｊ]. MａｔｅｒiａLｓ ａNｄ ＤｅｓiｇN， 2014， 55: 404－409.
[87] ＪiＡNＧ Ｂ Ｚ， ＺＨＡO Ｚ C， ＧONＧ Ｚ Ｂ， ｅｔ ａL. ＳUｐｅｒLUｂｒiCiｔYOｆ MｅｔａL- MｅｔａL iNｔｅｒｆａCｅ ｅNａｂLｅｄ ｂY ｇｒａｐｈｅNｅ ａNｄ MOＷＳ4NａNOｓｈｅｅｔｓ [ Ｊ ]. ＡｐｐLiｅｄ ＳUｒｆａCｅ ＳCiｅNCｅ， 2020， 520:146 303.
[88]MOＫＨＡLiNＧＡM Ａ， ＫUMＡＲ Ｄ， ＳＲiＶＡＳＴＡＶＡ Ａ. Mｅ-CｈａNiCａL ｂｅｈａｖiOUｒ Oｆ ｇｒａｐｈｅNｅ ｒｅiNｆOｒCｅｄ ａLUMiNUM NａNOCOMｐOｓiｔｅｓ [ Ｊ]. MａｔｅｒiａLｓ ＴO(shè)ｄａY: ＰｒOCｅｅｄiNｇｓ， 2017， 4(2): 3 952－3 958.
[89] 牛 偉， 孫榮祿. ｈ-ＢN 含量對激光熔覆自潤滑涂層微觀組織和磨損性能的影響[Ｊ]. 中國激光， 2011， 38(8):0 803 011.
NiU Ｗ， ＳUN Ｒ L. ＥｆｆｅCｔ Oｆ ｈ- ＢN CONｔｅNｔ ON MiCｒOｓｔｒUC-ｔUｒｅｓ ａNｄ ｗｅａｒ ｒｅｓiｓｔａNCｅ Oｆ Lａｓｅｒ CLａｄｄiNｇ ｓｅLｆ- LUｂｒiCａNｔCOａｔiNｇｓ[ Ｊ]. CｈiNｅｓｅ ＪOUｒNａL Oｆ Lａｓｅｒｓ， 2011， 38 ( 8):0 803 011.
[90] ＷＥNＧ Ｆ， ＨU C， CＨＥN C Ｚ， ｅｔ ａL. Lａｓｅｒ CLａｄｄiNｇ iNｄUCｅｄｓｐｈｅｒiCａL ｇｒａｐｈiｔiC ｐｈａｓｅｓ ｂY ｓUｐｅｒ- ａｓｓｅMｂLY Oｆ ｇｒａｐｈｅNｅ-Liｋｅ MiCｒOｓｔｒUCｔUｒｅｓ ａNｄ ｔｈｅ ａNｔiｆｒiCｔiON ｂｅｈａｖiOｒ[ Ｊ]. ＡCＳCｅNｔｒａL ＳCiｅNCｅ， 2021， 7(2): 318－326.
相關(guān)鏈接
