隨著智能可穿戴技術(shù)的快速發(fā)展 [1-2] ，智能服用面料需求不斷增加，具有良好智能形變性能的服用面料具有較好的應(yīng)用價(jià)值 [3-4] 。當(dāng)前，服用面料的智能形變功能主要依靠充氣結(jié)構(gòu)或變形組件來實(shí)現(xiàn) [5] ，其中變形組件分為兩類：一類是傳統(tǒng)的機(jī)械變形組件，能夠呈現(xiàn)較強(qiáng)的視覺效果并應(yīng)用于體量較大的裝飾性服裝，但是影響服用面料的舒適性；另一類是基于形狀記憶合金材料的形狀變形組件，其對服用面料的舒適性影響較小，但對面料織造加工工藝要求較高 [6] 。

在基于鎳鈦記憶合金絲的機(jī)織面料中，鎳鈦合金絲的參數(shù)、織物組織結(jié)構(gòu)、織物使用的紗線種類、織物的織造密度等都影響到面料的形變性能 [7-8] 。Vasile 等 [9] 使用奧氏體溫度在 37 ℃左右的鎳鈦形狀記憶合金絲織造了機(jī)織面料，對面料的褶皺恢復(fù)性進(jìn)行了研究。該團(tuán)隊(duì) [10-11] 還通過優(yōu)化混合紗線的結(jié)構(gòu)，改善了亞麻織物在干燥和潮濕環(huán)境下的褶皺回復(fù)性。Alta? 等 [12] 進(jìn)一步研究了鎳鈦合金絲的直徑和間距對棉機(jī)織物褶皺回復(fù)性的影響，結(jié)果發(fā)現(xiàn)在一定條件下，合金絲直徑越大，織物褶皺回復(fù)性越好。嚴(yán)濤海等 [13] 用滌綸紗線和直徑為 0.3 mm 的鎳鈦合金絲織造了機(jī)織面料，并研究了該面料的透氣性、硬挺度和斷裂拉伸強(qiáng)度等。付馳宇等 [14] 設(shè)計(jì)并制備了以鎳鈦合金絲為芯絲、聚酰亞胺為外包纖維的包芯紗，并織造了機(jī)織面料，研究其熱驅(qū)動(dòng)性能；該研究表明，機(jī)織物在恒定熱流下能夠表現(xiàn)出良好的形變性能，加載的溫度越高，紗線的回復(fù)應(yīng)力也越大。然而，以上未對織物組織結(jié)構(gòu)、鎳鈦合金絲直徑等對織物性能的影響進(jìn)行研究。

本文利用鎳鈦記憶合金絲作為動(dòng)力產(chǎn)生材料織造機(jī)織面料，使面料產(chǎn)生形變，從而研究織物組織結(jié)構(gòu)、鎳鈦合金絲直徑、紗線種類對面料形變時(shí)間、形變程度和形變回復(fù)性的影響，并將形變程度和形變回復(fù)狀態(tài)進(jìn)行量化研究，以期開發(fā)出含有鎳鈦記憶合金絲的機(jī)織服用面料。

1、 實(shí)驗(yàn)

1.1 材料與儀器

實(shí)驗(yàn)材料：直徑為 0.25 mm 的芳綸紗線、錦綸/腈綸混紡紗線、滌綸紗線、高彈力紗線和厚度為0.15 mm 的銅片，鎳鈦記憶合金絲。鎳鈦記憶合金絲的具體參數(shù)見表 1。

實(shí)驗(yàn)儀器：SGA598 型半自動(dòng)機(jī)織小樣織布機(jī)（江陰市通源紡機(jī)有限公司），Ms152D 型可調(diào)直流穩(wěn)壓電源（深圳市百事泰科技有限公司），MV-CS060-10GC 型相機(jī)（杭州海康威視數(shù)字技術(shù)股份有限公司），SX2-8-10 型馬弗爐（上海喆宣機(jī)械制造有限公司）。

1.2 樣品制備

樣品制備主要過程如下：

a）首先將鎳鈦合金絲依次用無水乙醇、去離子水清洗并干燥，再將鎳鈦合金絲固定在具有所需形狀且能夠在高溫定形時(shí)不與鎳鈦合金絲反應(yīng)的模具，然后放入馬弗爐中進(jìn)行定形處理，定形處理的工藝參數(shù)為：5 °C/min 的速率升溫至 500 °C，保溫 30 min，再以 5 °C/min 的速率降至室溫 [15] 。

b）將完全冷卻后的鎳鈦合金絲拉直，并通電測試其變形效果是否符合實(shí)驗(yàn)要求。

c）利用半自動(dòng)小樣織布機(jī)織造含有鎳鈦記憶合金絲的機(jī)織面料樣品，每筘 2 入，筘號(hào)為 25，筘間隙寬 1.5 mm。如圖 1 所示，樣品經(jīng)密、緯密均為 110 根/10cm，幅寬設(shè)定為 8 cm，織造長度為 2.5cm，上下 0.5 cm 的區(qū)域織造平紋組織（見圖 1 的虛線區(qū)域），中間 1.5 cm 為設(shè)定的組織結(jié)構(gòu)（見圖1 的實(shí)線區(qū)域），兩根長度為 10 cm 的鎳鈦合金絲平行間隔 0.5 cm 織入樣品，左右兩端分別留 0.5 cm和 1.5 cm，0.5 cm 端與銅片連接，1.5 cm 端與可調(diào)直流穩(wěn)壓電源連接，以滿足實(shí)驗(yàn)閉合電路的要求，織造時(shí)合金絲高溫形態(tài)向垂直于面料正面的上方彎折。

d）利用穩(wěn)壓電源對樣品進(jìn)行形變性能測試，利用數(shù)碼相機(jī)記錄形變過程，并對測試結(jié)果進(jìn)行量化。

織物組織結(jié)構(gòu)對面料性能的研究中，共選取 4 種織物組織：1/1 平紋、1/2 斜紋、1/3 斜紋、1/5 斜紋，織造的樣品分別命名為 S1、S2、S3、S4，樣品正面俯視實(shí)物照片如圖 2 所示，經(jīng)緯紗線為芳綸，選取的鎳鈦合金絲直徑為 0.30 mm。鎳鈦合金絲直徑對面料性能的研究中，共選取直徑分別為0.15、0.25、0.30、0.40 mm 的鎳鈦合金絲進(jìn)行樣品織造，樣品分別命名為 A1、A2、A3、A4，組織為1/3 斜紋組織，經(jīng)緯紗線為芳綸。紗線材質(zhì)對面料性能的研究中，采用直徑為 0.30 mm 的鎳鈦合金絲與 5 種不同材質(zhì)紗線織造 1/3 斜紋組織的樣品，紗線選用如下：經(jīng)緯紗都為滌綸、經(jīng)紗滌綸緯紗高彈力紗、經(jīng)緯紗都為芳綸、經(jīng)緯紗都為高彈力紗、經(jīng)緯紗都為錦綸腈綸混紡紗，分別命名為 B1、B2、B3、B4、B5。

1.3 測試與表征

1.3.1 形變時(shí)間

首先，將樣品連接在可調(diào)直流穩(wěn)壓電源的一側(cè)并固定在實(shí)驗(yàn)臺(tái)上，把樣品形狀調(diào)整為初始形狀，然后用萬用表分別接到織造樣品時(shí)預(yù)留在樣品兩端的鎳鈦合金絲上，測試兩根合金絲是否串聯(lián)成功，并檢查其通電的穩(wěn)定性。測試完成后，把可調(diào)直流穩(wěn)壓電源的電壓調(diào)為 1.3 V，將預(yù)留在樣品兩端的鎳鈦合金絲分別接入電源的正極和負(fù)極，使其形成一個(gè)閉合回路，打開電源開關(guān)，樣品即發(fā)生變形，用相機(jī)記錄變形過程，再利用視頻處理軟件確定樣品的形變時(shí)間，時(shí)間以 s 為單位，精確到小數(shù)點(diǎn)后兩位，取樣品 3 次測試結(jié)果的中間值。

1.3.2 形變程度

將相機(jī)記錄的樣品變形前后的形態(tài)以圖片形式輸出，用 Photoshop 編輯導(dǎo)出的圖片，并轉(zhuǎn)換為線型示意圖。通過測量樣品變形前后的線型示意圖的端點(diǎn)的直線距離 P 表示樣品的形變程度，P 越小則表示樣品的形變程度越大。

1.3.3 形變回復(fù)性

對變形后的樣品在垂直方向施加 23 N 的力，時(shí)間為 60 s，壓力卸除后，將樣品回復(fù)后的形態(tài)以圖片形式導(dǎo)出，用 Photoshop 編輯圖片，將其轉(zhuǎn)換為線型示意圖。測量樣品回復(fù)前后線型示意圖的端點(diǎn)的直線距離，用 R 表示，R-P 表示樣品的回復(fù)性能，R-P 值越大則表示樣品的回復(fù)性能越好。

2、 結(jié)果與分析

2.1 織物組織結(jié)構(gòu)對樣品形變性能的影響

2.1.1 形變時(shí)間

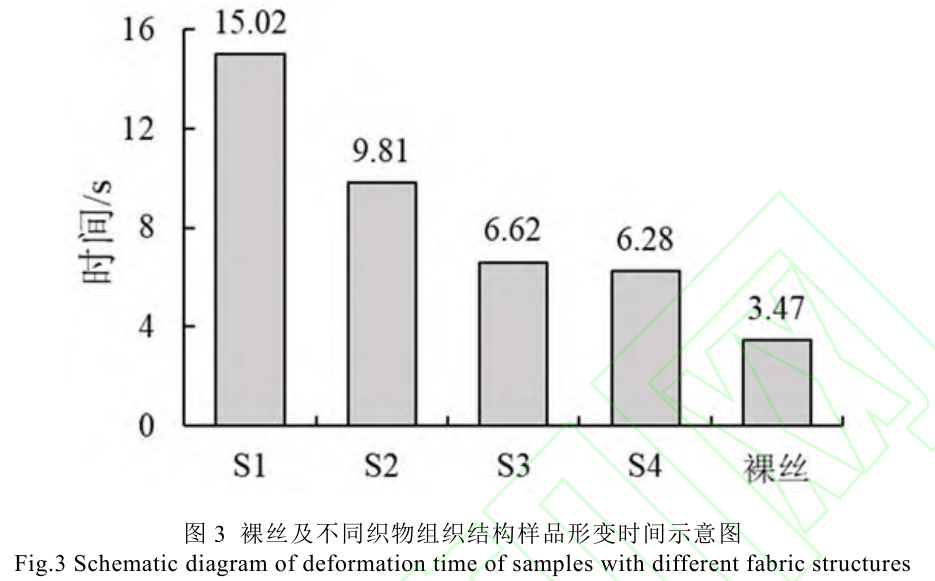

直徑為 0.30 mm 的鎳鈦合金裸絲以及用芳綸紗線和直徑為 0.30 mm 鎳鈦合金絲織造的 4 種組織結(jié)構(gòu)的樣品的形變時(shí)間如圖 3 所示，裸絲的形變時(shí)間為 3.47 s，不同織物組織結(jié)構(gòu)的樣品形變時(shí)間差別較大，S1、S2、S3、S4 形變時(shí)間分別為 15.02、9.81、6.62、6.28 s。由圖 3 可知，織物完全組織的緯組織點(diǎn)越多，樣品的形變時(shí)間越短，即鎳鈦合金絲的浮線越長，樣品的形變時(shí)間越短，這應(yīng)該是由于在樣品的相同面積內(nèi)，浮線短而交織點(diǎn)多，對樣品的形變產(chǎn)生了一定的阻礙作用 [16] 。但樣品 S3 和 S4的形變時(shí)間差距較小，說明形變時(shí)間不會(huì)隨面料浮線長度增加而無限縮短，當(dāng)浮線達(dá)到一定長度后，樣品的形變時(shí)間不再發(fā)生變化。

2.1.2 形變程度

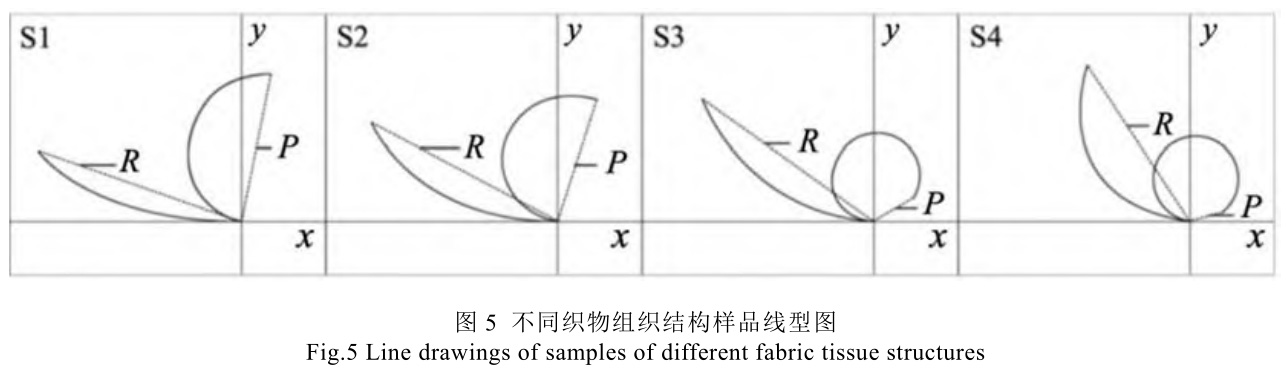

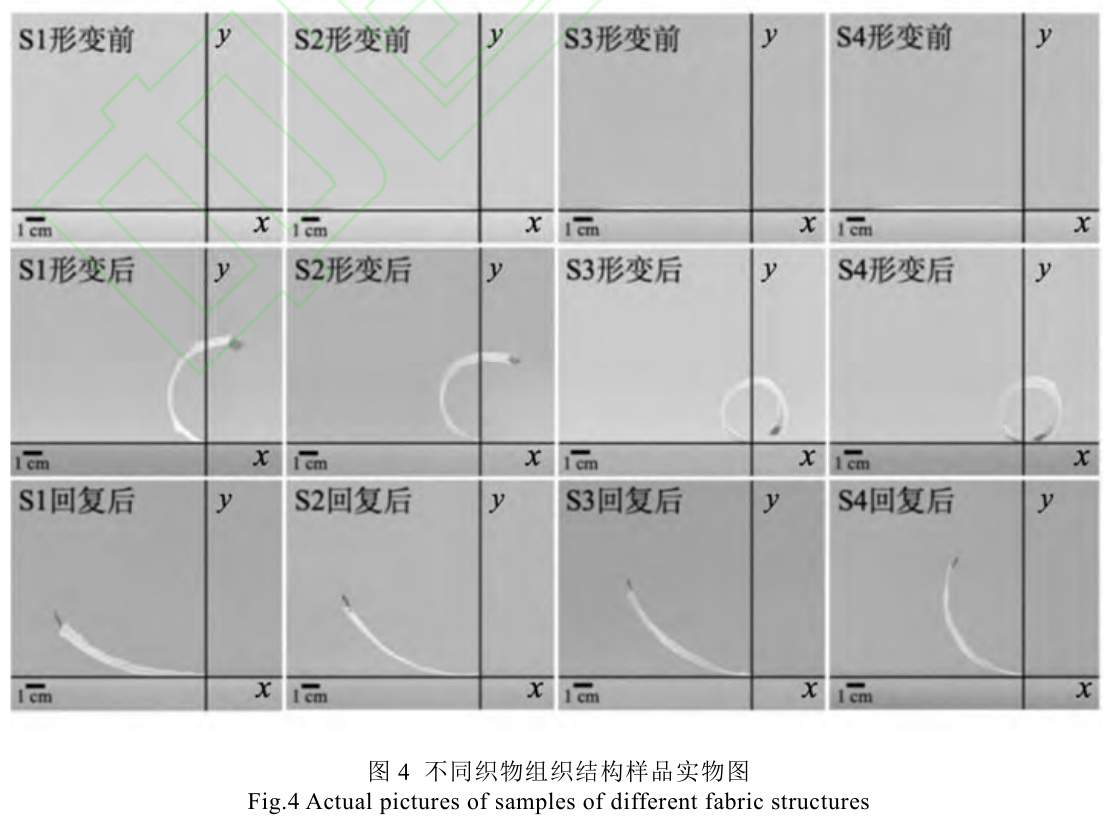

S1、S2、S3、S4 形變前后的實(shí)物圖和線型示意圖如圖 4 和圖 5 所示。從圖 4 和圖 5 中可以看出，不同織物組織結(jié)構(gòu)的樣品形變程度差別較大。圖 5 中所示 S1、S2、S3、S4 樣品變形前后的 P 值分別是 5.39、4.59、1.62、1.05 cm。以上實(shí)驗(yàn)結(jié)果可知，織物完全組織的緯組織點(diǎn)越多，樣品的形變程度越大，即鎳鈦合金絲的浮線越長，樣品的形變程度越大，且接近鎳鈦合金絲定形的形狀。

2.1.3 形變回復(fù)性

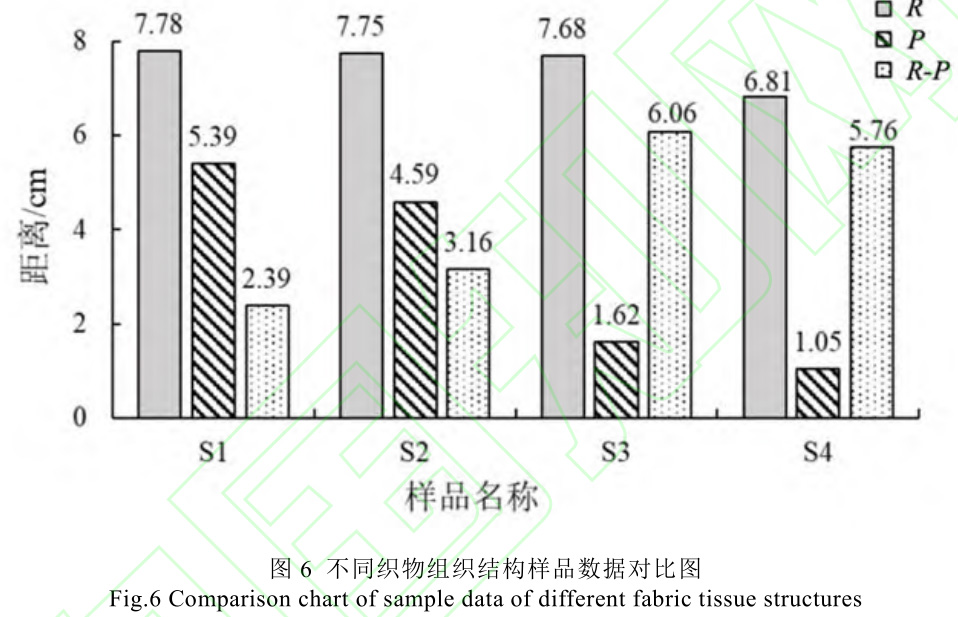

S1、S2、S3、S4 形變回復(fù)后的實(shí)物圖和線型示意圖如圖 4 和圖 5 所示，從圖 4 和圖 5 可以看出，不同織物組織結(jié)構(gòu)的樣品形變回復(fù)性存在一定差別。圖 5 中所示 S1、S2、S3、S4 的 R 值分別是7.78、7.75、7.68、6.81 cm。不同織物組織結(jié)構(gòu)樣品數(shù)據(jù)對比如圖 6 所示，由圖可知，樣品的 R-P 值分別為：2.39、3.16、6.06、5.76 cm。

從實(shí)驗(yàn)結(jié)果可知，樣品回復(fù)性從大到小依次為 S3、S4、S2、S1，但 S3 和 S4 回復(fù)性差別較小。由此可知，織物完全組織的緯組織點(diǎn)越多，樣品的回復(fù)性越好，即鎳鈦合金絲的浮線越長，樣品的回復(fù)性越好。但 S4 的回復(fù)性略小于 S3，這可能是因?yàn)?S3 和 S4 在一個(gè)完全組織循環(huán)中具有相同的經(jīng)浮長，但經(jīng)組織點(diǎn)數(shù)量不同，而鎳鈦合金絲與面料間的相互作用力主要集中在經(jīng)組織點(diǎn)上，即抑制樣品受力后發(fā)生回彈的作用力不同，由于 S4 的鎳鈦合金絲浮長線比 S3 長，在每個(gè)經(jīng)組織點(diǎn)相同的抑制力作用下，鎳鈦合金絲浮線長度較長的樣品，在受力后更容易發(fā)生回彈作用 [17-18] ，使得形變回復(fù)性變差。這也說明樣品的形變回復(fù)性不會(huì)隨面料浮線長度增加而無限變大，當(dāng)浮線達(dá)到一定長度后，樣品

的形變回復(fù)性會(huì)有變小的趨勢。

2.2 鎳鈦合金絲直徑對樣品形變性能的影響

2.2.1 形變時(shí)間

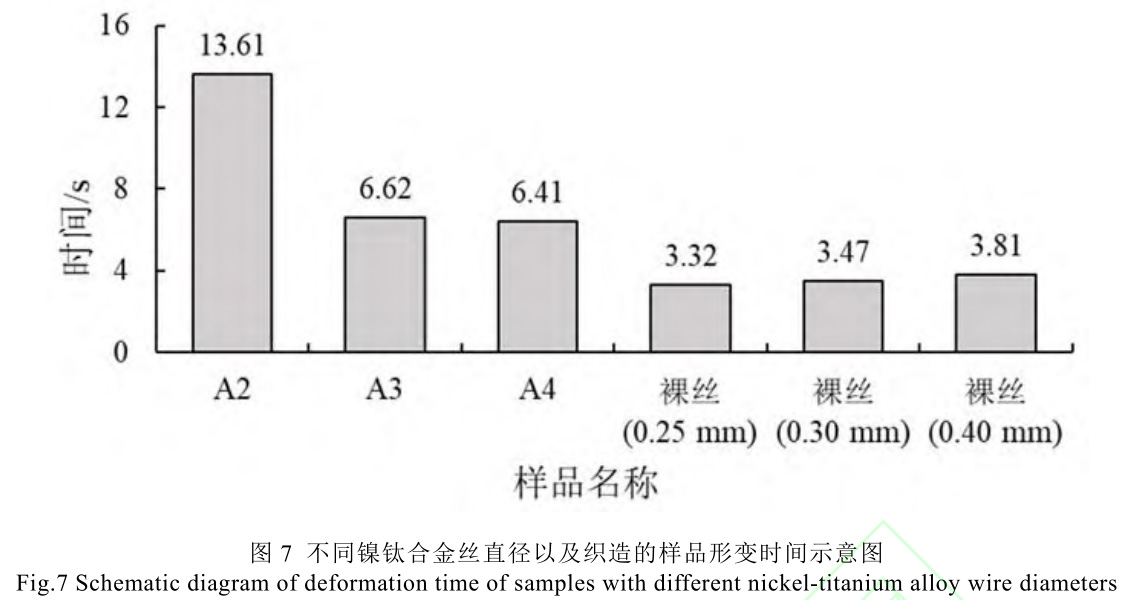

不同鎳鈦合金絲直徑的形變時(shí)間以及其與芳綸紗線織造 1/3 斜紋組織的樣品的形變時(shí)間如圖 7 所示。由于 A1 樣品并未發(fā)生形變，因此圖 7 中未示意 A1 樣品及其使用的裸絲的形變時(shí)間。從圖 7 中可以看出，直徑為 0.25、0.30、0.40 mm 的裸絲的形變時(shí)間分別為 3.32、3.47、3.81 s，A2、A3、A4的形變時(shí)間分別為 13.61、6.62、6.41 s。以上結(jié)果可知，鎳鈦合金絲直徑與紗線直徑的比值越大，樣品形變時(shí)間越短，但樣品 A3 和 A4 的形變時(shí)間差距較小，說明形變時(shí)間不會(huì)隨鎳鈦合金絲直徑與紗線直徑比值的增加而無限縮短，當(dāng)比值達(dá)到一定大小后，樣品的形變時(shí)間基本恒定。

2.2.2 形變程度

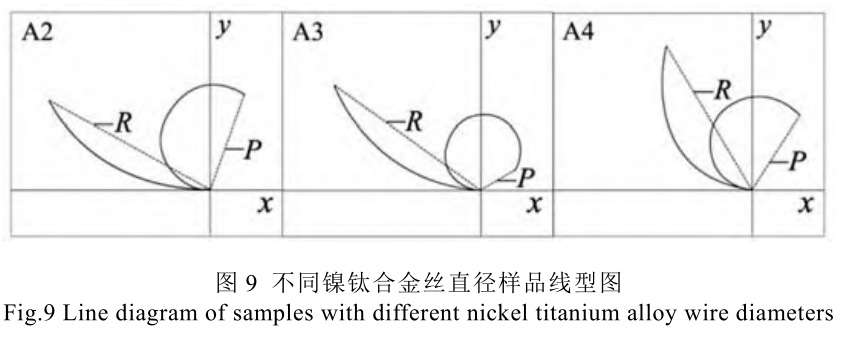

A1、A2、A3、A4 形變前后的實(shí)物圖如圖 8 和圖 9 所示。從圖 8 中可以看出，不同直徑鎳鈦合金絲及其樣品變形后的形態(tài)差別較大。圖 9 可見不同直徑鎳鈦合金絲的樣品變形后的線型示意圖，由于A1 樣品沒有產(chǎn)生變化，P 值仍為樣品左右端點(diǎn)的長度 8.00 cm，A2、A3、A4 的 P 值分別是 4.29、1.62、3.70 cm。上述結(jié)果可知，A2 的形變程度最小，這可能是因?yàn)殒団伜辖鸾z直徑較小，不足以帶動(dòng)整個(gè)面料實(shí)現(xiàn)好的形變效果 [19] ；A3 鎳鈦合金絲直徑增加且略大于面料紗線直徑，能夠產(chǎn)生足夠的形變能力帶動(dòng)整個(gè)面料變化，實(shí)現(xiàn)理想的形變效果；A4 所用鎳鈦合金絲直徑雖然比 A3 大，但是其面料的形變程度小于 A3，這可能是因?yàn)?A4 鎳鈦合金絲直徑雖大，但是與面料所用紗線直徑相比，比值偏大，其形變時(shí)與面料間的接觸面積更大，產(chǎn)生的摩擦阻力阻礙了樣品形變的效果 [20] 。

2.2.3 形變回復(fù)性

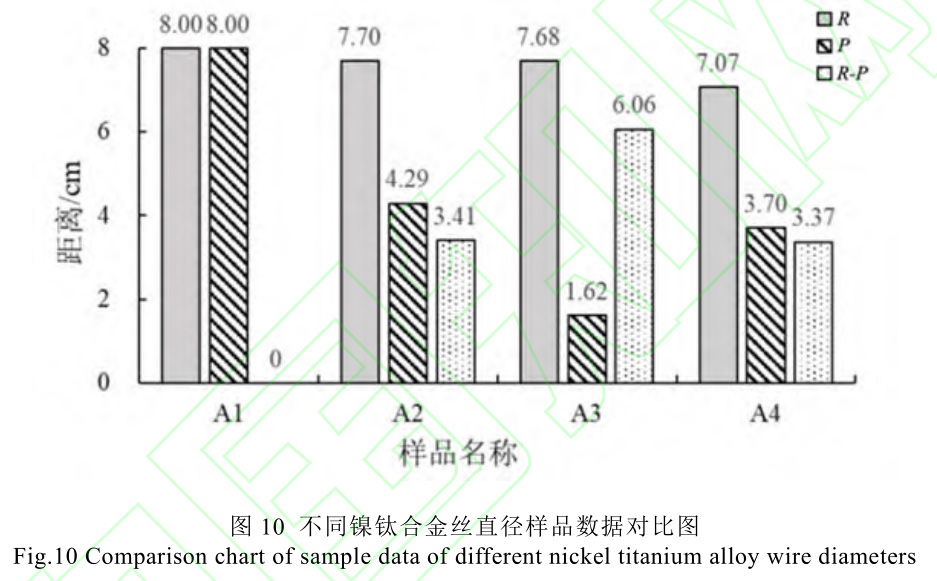

A1、A2、A3、A4 形變回復(fù)后的實(shí)物圖如圖 8 所示，從圖中可以看出，不同鎳鈦合金絲直徑的樣品回復(fù)性差別較大。不同鎳鈦合金絲直徑樣品線型圖如圖 9 所示，從圖中可以看出，A2、A3、A4 的R 值分別是 7.70、7.68、7.07 cm，由于 A1 樣品沒有產(chǎn)生變化，因此 R 值為 8.00 cm。不同鎳鈦合金絲直徑樣品數(shù)據(jù)對比如圖 10 所示，可見，樣品的 R-P 值分別為 0、3.41、6.06、3.37 cm。由結(jié)果可知，鎳鈦合金絲直徑與紗線直徑的比值越大，樣品回復(fù)性越好，但樣品 A4 的回復(fù)性比 A3 差，這應(yīng)該是因?yàn)闃悠?A4 合金絲徑相比于面料紗線直徑相差較大，相互作用力也更大，回復(fù)性也因此受到影響。

2.3 面料紗線材質(zhì)對樣品形變性能的影響

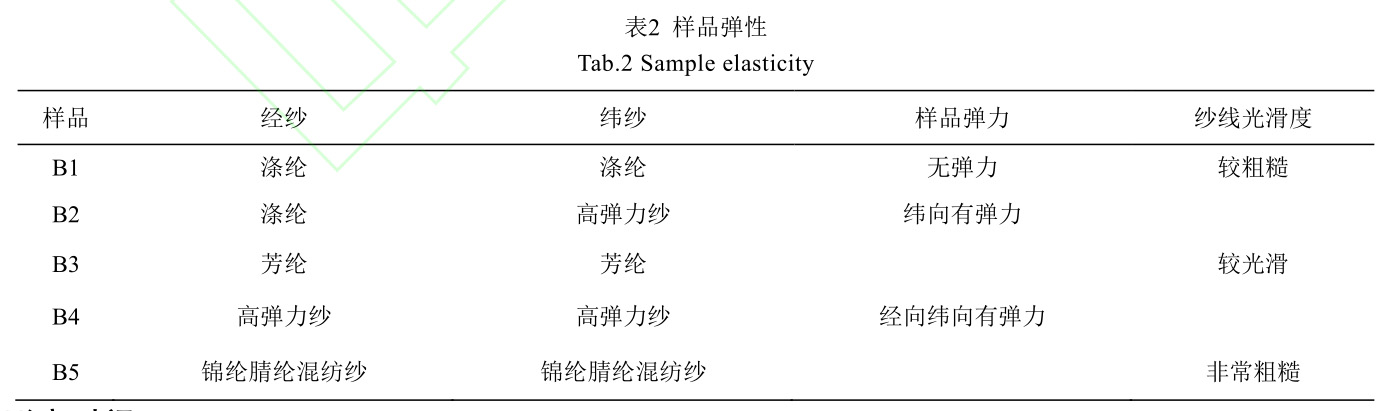

樣品所用紗線的彈性及光滑程度如表 2 所示。

2.3.1 形變時(shí)間

直徑為 0.30 mm 的裸絲以及采用不同紗線材質(zhì)與直徑為 0.3 mm 鎳鈦合金絲織造的樣品的形變時(shí)間如圖 11 所示，裸絲形變時(shí)間為 3.47 s，B1、B2、B3、B4、B5 的形變時(shí)間具有一定差別，形變時(shí)間分別為 6.85、5.79、6.62、5.45、7.03 s。由結(jié)果可知，緯紗有彈力的樣品比緯紗無彈力的樣品形變時(shí)間更短，經(jīng)紗緯紗均有彈力的樣品比緯紗有彈力的樣品形變時(shí)間更短。同時(shí)，紗線表面的光滑度越高，形變時(shí)間越短。

2.3.2 形變程度

B1、B2、B3、B4、B5 形變前后的實(shí)物圖以及線型示意圖如圖 12 和圖 13 所示。圖 13 中所示B1、B2、B3、B4、B5 的 P 值分別是 3.45、2.70、1.62、1.98、2.88 cm，表明緯紗有彈力的樣品比緯紗無彈力的樣品形變程度更大，經(jīng)紗緯紗均有彈力的樣品比緯紗有彈力的樣品形變程度更大。紗線的光滑度越高，樣品的形變程度越大，且接近合金絲裸絲的形變后形狀。

2.3.3 形變回復(fù)性

B1、B2、B3、B4、B5 回復(fù)后的實(shí)物圖由圖 12 所示，從圖中可以出看出，不同面料紗線材質(zhì)的樣品回復(fù)性差別較大。圖 13 所示 B1、B2、B3、B4、B5 的 R 值分別是 7.44、7.18、7.68、6.83、7.36cm，可以得出 R-P 值分別為 3.99、4.48、6.06、4.85、4.48 cm。不同紗線材質(zhì)樣品數(shù)據(jù)對比如圖 14所示。實(shí)驗(yàn)結(jié)果說明，緯紗有彈力的樣品比緯紗無彈力的樣品回復(fù)性更好，經(jīng)紗緯紗均有彈力的樣品比緯紗有彈力的樣品回復(fù)性更好。樣品 B1、B3、B5 的 R 值差距并不大，但由于樣品 B3 的 P 值明顯小于另外兩組樣品，使得樣品 B3 在這 3 組樣品中的回復(fù)性最大，并無呈現(xiàn)出顯著規(guī)律。

3、 結(jié)論

本文將鎳鈦合金絲作為緯紗嵌入紗線，分別織造了不同織物組織結(jié)構(gòu)、不同鎳鈦合金絲直徑以及不同紗線材質(zhì)的 13 種機(jī)織服用面料，同時(shí)分析了織物組織結(jié)構(gòu)、鎳鈦合金絲直徑以及紗線材質(zhì)對基于鎳鈦合金絲的服用機(jī)織面料形變性能的影響。主要結(jié)論如下：

a）織物完全組織的緯組織點(diǎn)越多，即鎳鈦合金絲的浮線越長時(shí)，面料的形變時(shí)間較短，形變程度越大，回復(fù)性較好，當(dāng)面料浮線長度增加到一定程度，面料的形變性能會(huì)趨于穩(wěn)定不變。

b）鎳鈦合金絲直徑與紗線直徑的比值越大，面料的形變時(shí)間較短，形變程度越大，回復(fù)性較好，當(dāng)鎳鈦合金絲與紗線直徑比值增加到一定程度，面料的形變性能會(huì)趨于穩(wěn)定不變。

c）帶有彈力且表面光滑的紗線材質(zhì)更有利于提高服用機(jī)織面料的形變性能。

參考文獻(xiàn)：

[1] 沈雷， 孫湉． 智能可穿戴領(lǐng)域研究現(xiàn)狀和發(fā)展趨勢[J]． 服裝學(xué)報(bào)， 2023，8（2）： 125-133．

SHEN Lei, SUN Tian. Intelligent wearable research status and its development trend[J]. Journal of Clothing Research, 2023,8(2): 125-133.

[2] 李鵬飛， 龔龑， 汪芳． 紡織基智能可穿戴技術(shù)發(fā)展及智能服裝應(yīng)用現(xiàn)狀分析[J]． 服裝設(shè)計(jì)師， 2023（S1）： 91-97．

LI Pengfei, GONG Yan, WANG Fang. Analysis of the development of textile-based smart wearable technology and the application status of smart clothing[J]. Fashion China, 2023(S1): 91-97.

[3] 王本力． 鎳鈦形狀記憶合金的研究及其應(yīng)用進(jìn)展[J]． 新材料產(chǎn)業(yè)， 2021（4）： 28-31．

WANG Benli. Research and application progress of Ni-Ti shape memory alloy[J]. Advanced Materials Industry, 2021(4): 28-31.

[4] 成瑤瑤， 李艷梅． 形狀記憶合金服裝的功能性研究進(jìn)展[J]． 上海紡織科技， 2023，51（10）： 5-9．

CHENG Yaoyao, LI Yanmei. Research progress of garment function of shape memory alloy[J]. Shanghai Textile Science & Technology,2023,51(10):5-9.

[5] CHO G, LEE S, CHO J. Review and reappraisal of smart clothing[J]. International Journal of Human-Computer Interaction, 2009, 25(6):582-617.

[6] STYLIOS G K. Engineering textile and clothing aesthetics using shape changing materials[M]//Intelligent Textiles and Clothing.Amsterdam: Elsevier, 2006: 165-189.

[7] CABRAL I, SOUTO A P, CARVALHO H, et al. Exploring geometric morphology in shape memory textiles: design of dynamic light filters[J]. Textile Research Journal, 2015, 85(18): 1919-1933.

[8] DYER P. Integration of small diameter wire form SMA for the creation of dynamic shape memory textiles[C]//Advances in Science and Technology", "Smart and Interactive Textiles. Switzerland: Trans Tech Publications Ltd, 2012: 53-58.

[9] VASILE S, GRABOWSKA K E, CIESIELSKA-WRóBEL I L, et al. Analysis of hybrid woven fabrics with shape memory alloys wires embedded[J]. Fibres and Textiles in Eastern Europe, 2010, 78(1): 64-69.

[10] VASILE S, GITHAIGA J, CIESIELSKA-WROBEL I. Comparative analysis of the mechanical properties of hybrid yarns with super elastic shape memory alloys (SMA) wires embedded[J]. Fibres & Textiles in Eastern Europe, 2011, 19(6): 41-46.

[11] VASILE S, CIESIELSKA-WROBEL I L, VAN LANGENHOVE L. Wrinkle recovery of flax fabrics with embedded super elastic shape memory alloys wires[J]. Fibres & Textiles in Eastern Europe, 2012, 20(4): 56-61.

[12] ALTA? S, Y?LMAZ E. Prediction of the fabric’s crease recovery property with Taguchi design of experiment[J]. Fibers and Polymers,2016, 17(4): 644-650.

[13] 嚴(yán)濤海． 鎳鈦記憶合金絲面料及其性能[J]． 成都紡織高等專科學(xué)校學(xué)報(bào)， 2017，34（3）： 41-44．

YAN Taohai. Ni-Ti memory alloy wire fabric and its properties[J]. Journal of Chengdu Textile College, 2017,34(3): 41-44.

[14] 付馳宇， 徐傲， 齊碩，等． 形狀記憶合金復(fù)合紗線及其面料驅(qū)動(dòng)性能[J]． 紡織學(xué)報(bào)， 2023，44（6）： 91-97．

FU Chiyu, XU Ao, QI Shuo, et al. Shape memory alloy composite yarn and its fabric actuation performance[J]. Journal of Textile Research,2023,44(6): 91-97.

[15] 鄒軼樂， 高超． U 型鎳鈦合金絲熱定型及力學(xué)性能分析[J]． 材料開發(fā)與應(yīng)用， 2022，37（2）： 50-55．

ZOU Yile, GAO Chao. Heat setting and mechanical property analysis of U-shaped nickel-titanium alloy wire[J]. Development and Application of Materials, 2022,37(2): 50-55.

[16] 洪彩云． 形狀記憶合金在服裝變形結(jié)構(gòu)的可行性應(yīng)用研究[D]． 杭州： 中國美術(shù)學(xué)院，2023．

HONG Caiyun. Study on Feasibility of Shape Memory Alloy in the Deformation Structure of Clothing[D]. Hangzhou: China Academy of Art, 2023.

[17] 安進(jìn)家．NiTi 形狀記憶合金高溫形變機(jī)制[J]．有色金屬工程，2015，5（5）：14-16．

AN Jinjia. Deformation mechanism of Ni Ti shape memory alloy under high temperature[J]. Nonferrous Metals Engineering, 2015,5(5):14-16.

[18] 甄琪，張恒，王思凡，等．形狀記憶材料在隔熱阻燃防護(hù)服中的應(yīng)用[J]．塑料科技，2023，51（9）：114-118．

ZHEN Qi, ZHANG Heng, WANG Sifan, et al. Application of shape memory materials in heat-insulation and flame-retardant protective clothing [J]. Plastics Science and Technology, 2023,51(9):114-118.

[19] 王麗君，盧業(yè)虎，王帥，等．形狀記憶合金尺寸對消防服面料防護(hù)性能的影響[J]．紡織學(xué)報(bào)，2018，39（6）：113-118．

WANG Lijun, LU Yehu, WANG Shuai, et al. Influence of size of shape memory alloy on thermal protection of fabrics used in firefighters'protective clothing[J]. Journal of Textile Research, 2018,39(6):113-118.

[20] 陳潔如． 機(jī)織平紋結(jié)構(gòu)紗線交織阻力的試驗(yàn)分析及有限元建模[D]． 武漢： 武漢紡織大學(xué)， 2021．

CHEN Jieru. Experimental Analysis and Finite Element Modeling of Interweaving Resistance of Woven Plain Structure Yarns[D]. Wuhan:Wuhan Textile University, 2021.

相關(guān)鏈接
